Sét là một hiện tượng tự nhiên mạnh mẽ và khó đoán, gây ra thiệt hại cho công trình, thiết bị điện tử và cả tính mạng con người. Ngày nay, với sự phát triển của công nghệ, việc bảo vệ hệ thống công nghiệp và khu dân cư khỏi sét là vô cùng cần thiết.
Trong các giải pháp hiện có, chống sét van (còn gọi là van chống sét) là một công nghệ hàng đầu. Đóng vai trò quan trọng trong việc bảo vệ thiết bị điện và điện tử khỏi ảnh hưởng tiêu cực của sét.

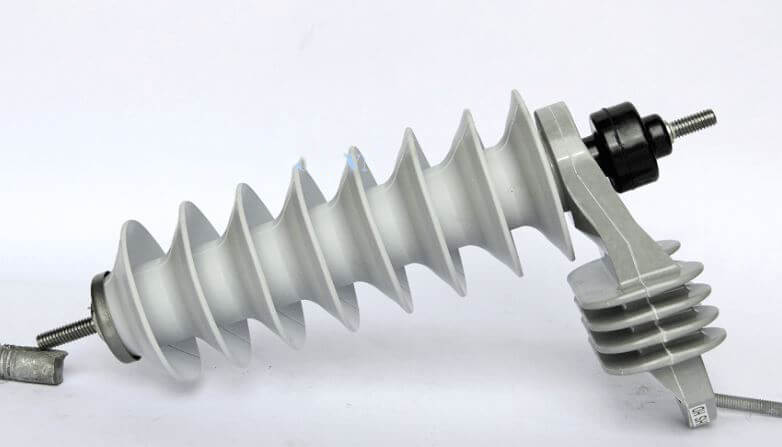

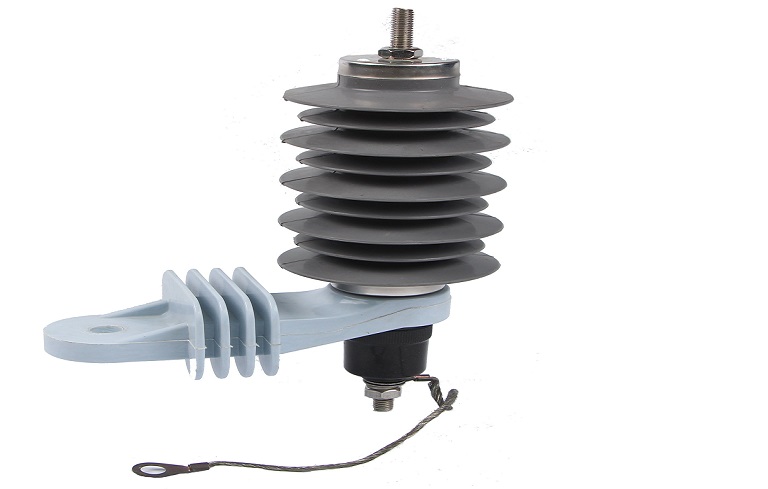

Chống sét van, hay còn gọi là van chống sét hoặc cắt sét van. Là thiết bị được thiết kế để bảo vệ hệ thống điện và điện tử khỏi tác động của sét. Nguyên tắc hoạt động cơ bản của chống sét van là giảm thiểu biên độ điện áp đột ngột. Chuyển đổi và dẫn dòng điện tức thời do sét xuống đất, ngăn chặn dòng sét xâm nhập và phá hủy hệ thống.
Hoạt động của chống sét van dựa trên sự chênh lệch điện áp. Khi điện áp vượt quá ngưỡng nhất định, chống sét van kích hoạt, mở mạch cho dòng sét đi qua và dẫn xuống đất. Sau khi loại bỏ điện áp đột ngột, chống sét van trở về trạng thái cách điện ban đầu, đảm bảo hệ thống điện hoạt động bình thường.
Chống sét van được lắp đặt song song với thiết bị cần bảo vệ (một đầu nối vào dây pha, một đầu nối xuống đất).
Việc lắp đặt chống sét van (Lightning Arrester) không đơn thuần là tuân thủ quy chuẩn kỹ thuật. Mà là giải pháp sống còn để bảo vệ toàn bộ tài sản và tính mạng trong hệ thống điện.
Các thiết bị như máy biến áp, động cơ công suất lớn hay tủ điện điều khiển trung tâm có giá trị cực kỳ lớn và lớp cách điện rất nhạy cảm.
Sét mang một năng lượng khổng lồ. Khi xâm nhập vào đường dây mà không có đường thoát nhanh chóng xuống đất:
Đối với các nhà máy sản xuất hoặc khu dân cư, việc mất điện dù chỉ vài phút cũng gây thiệt hại kinh tế lớn.
Nhiều người e ngại chi phí lắp đặt chống sét van ban đầu, nhưng hãy nhìn vào bài toán kinh tế:
Chống sét van là thiết bị quan trọng giúp bảo vệ hệ thống điện trước các xung quá áp do sét đánh hoặc đóng cắt. Tuy nhiên, bên cạnh khả năng bảo vệ hiệu quả, chống sét van cũng tồn tại những hạn chế nhất định cần được cân nhắc trong quá trình lựa chọn và lắp đặt.
Chống sét van có khả năng bảo vệ thiết bị điện hiệu quả trước các xung sét và quá điện áp đột ngột. Giúp giảm nguy cơ hư hỏng máy móc và gián đoạn vận hành hệ thống. Thiết bị phản ứng nhanh, tự động xả dòng sét xuống đất và trở lại trạng thái bình thường mà không cần can thiệp thủ công.
Chống sét van có nhiều chủng loại, phù hợp với các cấp điện áp khác nhau, dễ lắp đặt và có độ tin cậy cao khi sử dụng đúng kỹ thuật.
Chống sét van phụ thuộc rất lớn vào chất lượng hệ thống tiếp địa. Nếu tiếp địa không đạt yêu cầu, hiệu quả bảo vệ sẽ giảm đáng kể. Sau nhiều lần chịu xung sét lớn, thiết bị có thể bị suy giảm khả năng bảo vệ và cần được kiểm tra, thay thế định kỳ. Ngoài ra, chi phí đầu tư ban đầu cho chống sét van chất lượng cao có thể cao hơn so với một số giải pháp bảo vệ đơn giản khác.
Dưới đây là bảng giá tham khảo các sản phẩm chống sét van / thiết bị chống sét lan truyền (SPD) đang bán phổ biến hiện nay tại thị trường Việt Nam:
| Sản phẩm | Thông số chính | Giá tham khảo |
| Chống sét lan truyền SPD T2 40KA 3P+N | Type 2 – 3P+N, DIN rail | 2.363.900 |
| Chống sét lan truyền SPD T2 40KA 1P+N | Type 2 – 1P+N | 721.700 |
| Chống xung điện áp & chống sét lan truyền (SPD) | Chống sét LAN truyền cơ bản | 140.000 |
| AC SPD 2P 4P 20–60KA Nhà chống sét | SPD AC 2P/4P bảo vệ điện áp thấp | 134.049 |
| Thiết bị chống sét SPD IP 20KV/10KA | SPD bảo vệ điện áp ~10 KA | 123.000 |
| Chống sét Type 2 – VAL-SEC-T2 Series | Type 2 General (giá web tham khảo) | 100.000 |
Lưu ý:
Hiện nay, chống sét van (Lightning Arrester – LA) được chia thành nhiều loại dựa trên cấp điện áp, công nghệ chế tạo và vật liệu vỏ bọc. Việc phân loại này giúp người dùng lựa chọn đúng thiết bị cho từng vị trí cụ thể trong hệ thống điện.
Đây là tiêu chí quan trọng nhất để đảm bảo thiết bị hoạt động đúng ngưỡng bảo vệ.
Vỏ bọc có tác dụng cách điện và bảo vệ các bộ phận bên trong khỏi tác động môi trường.
| Đặc điểm | Vỏ Sứ (Porcelain) | Vỏ Polymer/Composite |
| Trọng lượng | Rất nặng, khó vận chuyển/lắp đặt. | Rất nhẹ, dễ thi công trên cao. |
| Độ bền | Giòn, dễ vỡ khi va chạm hoặc bị ném đá. | Dẻo dai, chống va đập, chống vỡ vụn. |
| Khả năng chống bẩn | Kém hơn, dễ bám bụi dẫn đến phóng điện bề mặt. | Kháng nước, chống bám bụi, chịu được sương muối và tia UV. |
| Xu hướng | Đang dần bị thay thế. | Đang là xu hướng chủ đạo hiện nay. |
Trong hệ thống hạ thế, người ta thường gọi là thiết bị chống sét lan truyền (SPD) và chia làm các Type:
Nếu bạn đang tìm mua, có thể tham khảo các hãng sau:
Trong hệ thống điện, quá tải điện áp hoặc dòng điện thường gây ra hậu quả nghiêm trọng. Ví dụ như cháy nổ thiết bị, hư hỏng bảng mạch, ảnh hưởng đến tuổi thọ của thiết bị điện tử. Điều này càng quan trọng hơn trong các ngành công nghiệp đòi hỏi độ ổn định cao như viễn thông, y tế và hàng không.
Ví dụ, trong hệ thống viễn thông, các trạm phát sóng và thiết bị truyền dẫn rất dễ bị ảnh hưởng bởi sét. Gây gián đoạn dịch vụ và thiệt hại kinh tế. Chống sét van đóng vai trò là “người bảo vệ” giúp ngăn chặn sự cố. Kéo dài tuổi thọ thiết bị và giảm thiểu rủi ro có thể xảy ra.
Chống sét van thường bao gồm các thành phần chính như điện trở không tuyến tính, bộ phận cách điện và hệ thống dẫn dòng. Điện trở không tuyến tính đóng vai trò quan trọng nhất. Giúp biến đổi dòng điện đột ngột và giảm thiểu biên độ điện áp.
Hệ thống cách điện giúp cô lập chống sét van khỏi các thành phần khác của hệ thống điện. Đảm bảo rằng chỉ khi điện áp vượt quá ngưỡng mới kích hoạt chống sét van. Cuối cùng, hệ thống dẫn dòng giúp dẫn dòng điện tức thời từ sét xuống đất mà không gây ảnh hưởng đến các thiết bị khác.

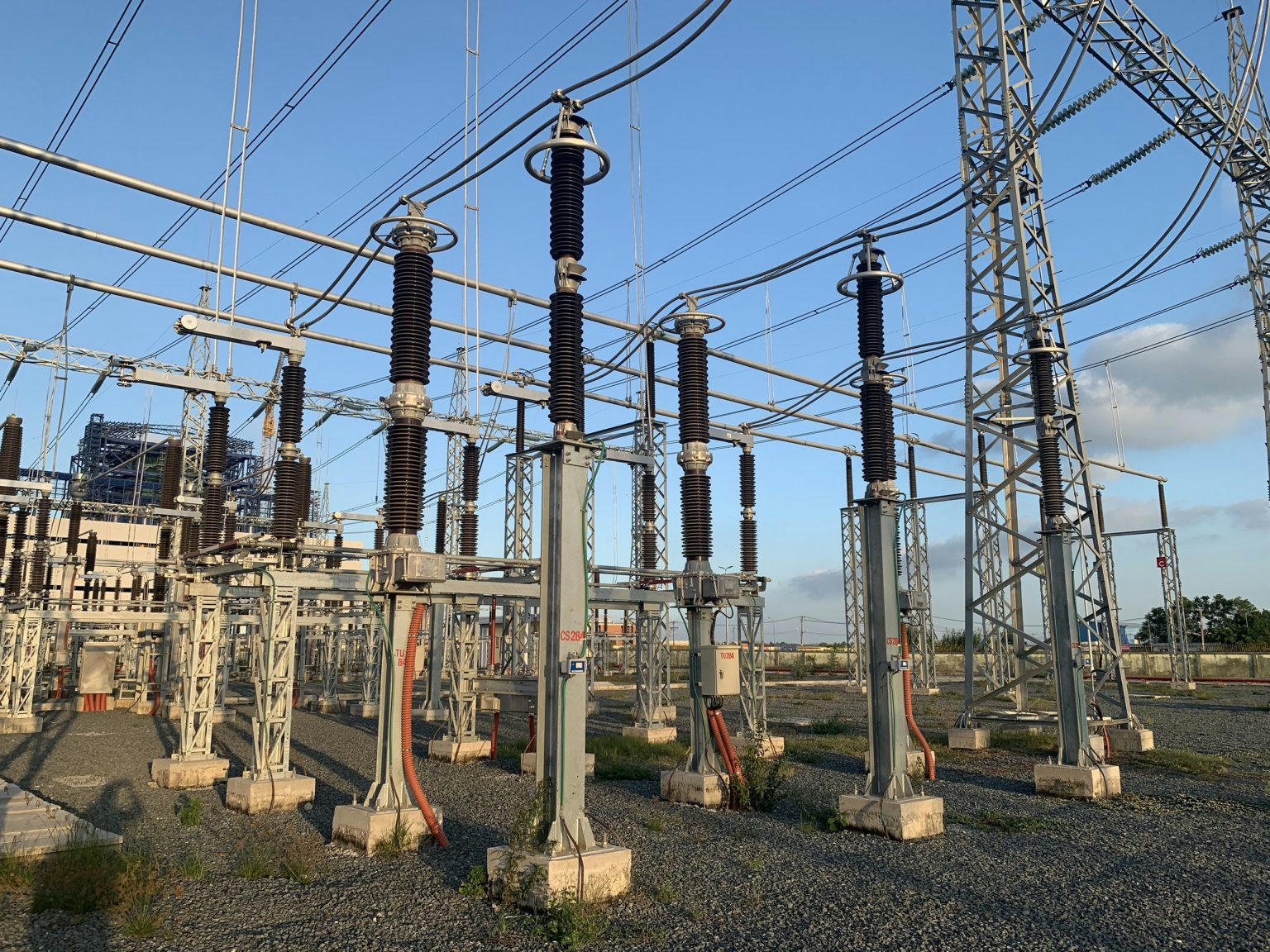

Chống sét van được sử dụng rộng rãi trong nhiều lĩnh vực, từ công nghiệp, dân dụng đến quân sự. Trong ngành điện lực, chống sét van được lắp đặt trên đường dây truyền tải và trạm biến áp để bảo vệ thiết bị khỏi tác động của sét. Điều này không chỉ bảo vệ thiết bị mà còn đảm bảo sự ổn định trong cung cấp điện.
Trong lĩnh vực viễn thông, chống sét van được lắp đặt tại trạm gốc, thiết bị phát sóng và cáp truyền dẫn. Để đảm bảo hệ thống không bị gián đoạn bởi xung điện đột ngột từ sét. Thậm chí, trong lĩnh vực hàng không, chống sét van cũng được sử dụng để bảo vệ hệ thống dẫn đường và giao tiếp của máy bay. Đảm bảo an toàn cho hành khách và phi hành đoàn.
Bảo trì và kiểm tra định kỳ là yếu tố quan trọng để đảm bảo chống sét van luôn hoạt động đúng cách. Thông thường, việc kiểm tra bao gồm đo điện trở không tuyến tính, kiểm tra hư hỏng vật lý và kiểm tra hiệu suất cách điện.
Một trong những phương pháp kiểm tra thông dụng nhất là sử dụng máy đo THD (Total Harmonic Distortion) để đánh giá hiệu suất làm việc của chống sét van. Nếu phát hiện sự cố hoặc biểu hiện bất thường, thiết bị cần được thay thế ngay lập tức để đảm bảo an toàn cho hệ thống.
Khi thực hiện bảo trì, điều quan trọng là tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật và an toàn để đảm bảo chống sét van luôn ở trạng thái hoạt động tốt nhất. Đặc biệt, trong môi trường có độ ẩm cao hoặc tiếp xúc với hóa chất, việc kiểm tra định kỳ càng trở nên quan trọng hơn để phòng ngừa sự cố.
Khi điện áp trong hệ thống vượt quá ngưỡng cho phép, chống sét van sẽ chuyển sang trạng thái dẫn điện. Xả nhanh dòng sét hoặc xung quá áp xuống hệ thống tiếp địa. Sau đó tự trở về trạng thái cách điện khi điện áp ổn định.

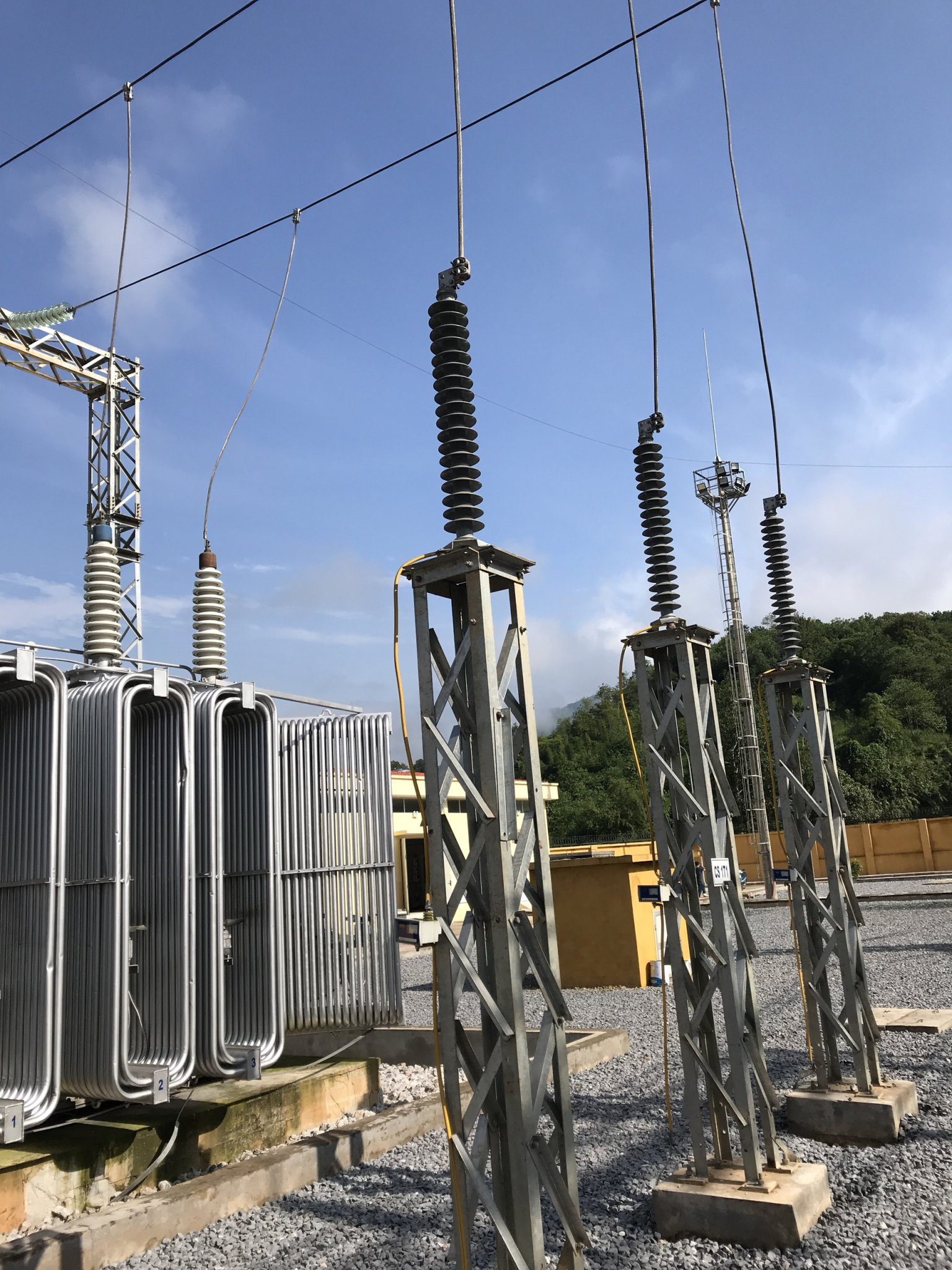

Chống sét van thường được lắp tại đầu vào, đầu ra của trạm biến áp. Trên đường dây điện trung thế, điện cao thế, trong tủ điện, trạm điện và các vị trí cần bảo vệ thiết bị quan trọng.

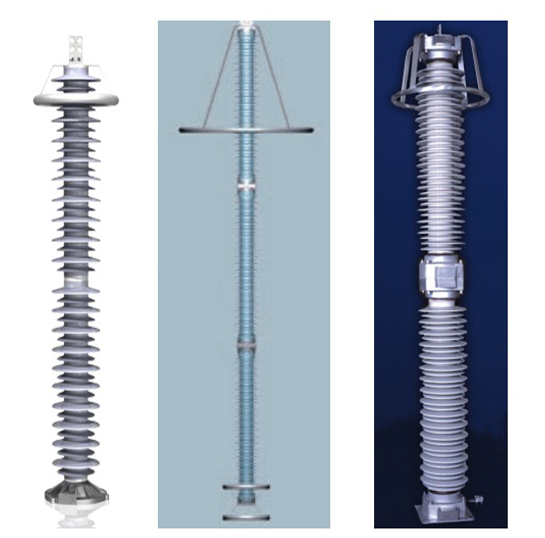

Hiện nay có các loại chống sét van phổ biến như chống sét van oxit kim loại (MOV). Chống sét van polymer, chống sét van sứ và chống sét van theo cấp điện áp hạ thế, điện trung thế, cao thế.
Có. Hệ thống tiếp địa là yếu tố bắt buộc để chống sét van hoạt động hiệu quả. Nếu tiếp địa không đạt yêu cầu, khả năng xả sét sẽ kém và có thể gây hư hỏng thiết bị.
Tuổi thọ của chống sét van phụ thuộc vào chất lượng sản phẩm. Số lần chịu xung sét và điều kiện môi trường. Thông thường, chống sét van có thể sử dụng từ 10 đến 20 năm nếu được lắp đặt đúng kỹ thuật.
Chống sét van cần được thay thế khi có dấu hiệu nứt vỡ, phồng rộp, rò điện, đo kiểm không đạt thông số kỹ thuật hoặc sau khi chịu nhiều lần sét mạnh vượt quá khả năng chịu tải.
Chống sét van có nhiệm vụ bảo vệ thiết bị điện khỏi quá điện áp. Trong khi kim thu sét dùng để thu và dẫn sét đánh trực tiếp xuống đất. Hai thiết bị này có chức năng khác nhau nhưng thường được sử dụng kết hợp trong hệ thống chống sét tổng thể.
Chống sét van là một thiết bị không thể thiếu để bảo vệ hệ thống điện và điện tử khỏi tác động của sét. Với vai trò quan trọng trong việc giảm thiểu biên độ điện áp đột ngột. Và dẫn dòng sét xuống đất, chống sét van giúp bảo vệ thiết bị, đảm bảo tính ổn định và an toàn cho hệ thống.
Việc lựa chọn đúng loại chống sét van, lắp đặt và bảo trì hợp lý sẽ giúp kéo dài tuổi thọ. Và đảm bảo hiệu suất hoạt động của hệ thống điện và điện tử trong mọi tình huống. Hy vọng qua bài viết trên của Đại Việt, quý độc giả đã hiểu rõ hơn về chống sét van rồi nhé.
