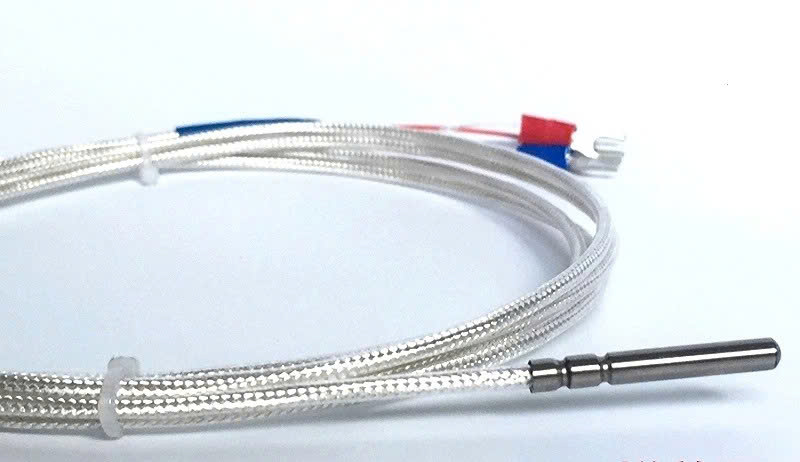

Cảm biến nhiệt độ là thiết bị dùng để đo và giám sát nhiệt độ, rồi chuyển đổi các giá trị nhiệt độ thành tín hiệu điện để điều khiển hoặc giám sát. Vậy có bao nhiêu loại cảm biến nhiệt độ khác nhau? Làm thế nào để chọn được loại cảm biến phù hợp nhất với yêu cầu của bạn? Tất cả những câu hỏi này sẽ được Đại Việt giải đáp cụ thể trong bài viết dưới đây!
Cảm biến nhiệt độ là một thiết bị dùng để đo lường và cảm nhận nhiệt độ của một vật hoặc môi trường cụ thể. Hoạt động của nó dựa trên việc chuyển đổi những thông tin về nhiệt độ thành các tín hiệu điện, giúp cho việc đo lường và xử lý trở nên dễ dàng hơn trong các hệ thống điện tử.
Cụ thể, nhiệt độ sẽ tác động lên các vật liệu cảm biến, làm thay đổi các thuộc tính vật lý của chúng (ví dụ như điện trở, điện dung hoặc điện áp). Sự thay đổi tín hiệu này sau đó được chuyển đổi thành một tín hiệu điện, thường là điện áp hoặc dòng điện, qua đó giúp chúng ta đo lường nhiệt độ một cách chính xác.
Các yếu tố tác động đến cảm biến nhiệt độ:
Độ chính xác của cảm biến nhiệt độ có thể bị ảnh hưởng bởi hai yếu tố chính sau:
Khi có sự khác biệt giữa nhiệt độ môi trường và nhiệt độ mà cảm biến cảm nhận, các kết quả đo sẽ bị sai lệch. Do đó, cần đảm bảo có sự trao đổi nhiệt tốt giữa môi trường cần đo và phần tử cảm biến để thu được các kết quả chính xác nhất.
Xem thêm: Bảng giá cáp điện cadivi mới nhất của Đại lý cấp 1 Cadivi – Đại Việt

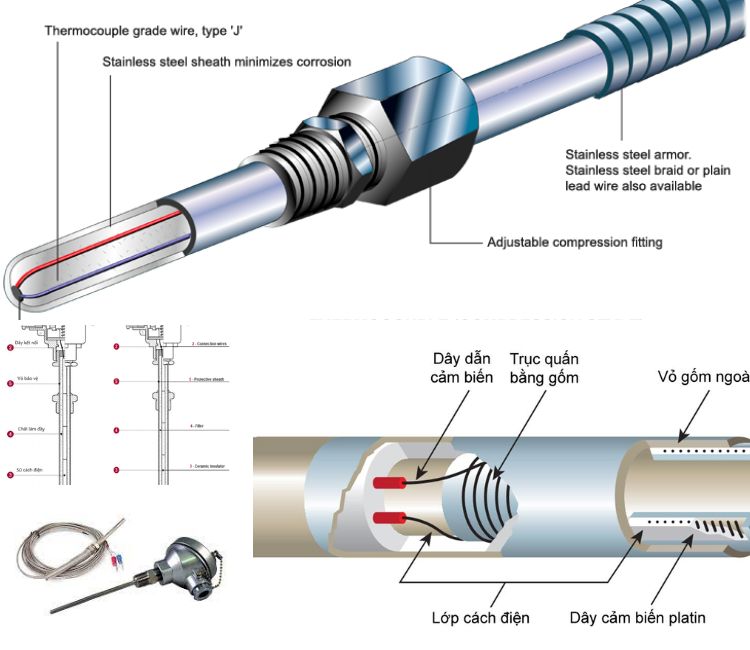

Cảm biến nhiệt độ là thiết bị dùng để đo và chuyển đổi nhiệt độ môi trường thành tín hiệu điện có thể xử lý. Cấu tạo cụ thể của cảm biến nhiệt độ phụ thuộc vào từng loại, nhưng nhìn chung có các thành phần chính sau:
Đây là bộ phận quan trọng nhất, trực tiếp tiếp xúc và phản ứng với sự thay đổi nhiệt độ. Tùy loại cảm biến:
Tích hợp mạch điện tử, xuất ra tín hiệu điện áp hoặc số.
Bảo vệ phần tử cảm biến khỏi tác động cơ học, hóa chất hoặc môi trường.
Thường làm bằng thép không gỉ, gốm hoặc thủy tinh.
Truyền tín hiệu từ phần tử cảm biến đến bộ xử lý.
Có lớp cách điện bằng teflon, gốm, thủy tinh để chống nhiễu và chịu nhiệt.
Nơi kết nối cảm biến với thiết bị đo (PLC, bộ hiển thị, máy tính…).
Có thể dạng jack cắm, domino hoặc tích hợp module chuyển đổi tín hiệu.
Một số cảm biến (như cảm biến bán dẫn, cảm biến số DS18B20, IC LM35…) tích hợp sẵn mạch:
Nguyên lý hoạt động của cảm biến nhiệt độ thường phụ thuộc vào loại cảm biến, nhưng tựu trung đều dựa trên sự thay đổi tính chất vật lý của vật liệu khi nhiệt độ thay đổi.
Nguyên lý: Điện trở của kim loại thay đổi gần như tuyến tính theo nhiệt độ.
Ví dụ: Pt100 (platinum 100 Ω ở 0°C).
Khi nhiệt độ tăng → điện trở tăng → bộ đo ghi nhận và quy đổi ra °C.
Công thức gần đúng:
R(T)=R0(1+αT)R(T) = R_0 (1 + \alpha T)
Trong đó: R0R_0 là điện trở tại 0°C, α\alpha là hệ số nhiệt điện trở.
Nguyên lý: Điện trở của vật liệu bán dẫn thay đổi mạnh theo nhiệt độ.
Có 2 loại:
NTC (Negative Temperature Coefficient): Nhiệt độ tăng → điện trở giảm.
PTC (Positive Temperature Coefficient): Nhiệt độ tăng → điện trở tăng.
Độ nhạy cao, thường dùng trong dải hẹp (–50 đến ~150°C).
Nguyên lý: Dựa trên hiệu ứng Seebeck.
Khi hàn hai dây kim loại khác nhau lại, giữa mối hàn nóng và mối hàn lạnh xuất hiện sức điện động nhiệt.
Điện áp này tỉ lệ với chênh lệch nhiệt độ:
V=α⋅(Thot−Tcold)V = \alpha \cdot (T_{hot} – T_{cold})
Đo được điện áp → suy ra nhiệt độ.
Dùng cho dải rộng (–200 đến >1800°C).
Nguyên lý: Dựa trên sự thay đổi điện áp mối nối PN trong transistor khi nhiệt độ thay đổi.
Mạch tích hợp sẽ:
Độ chính xác cao, dễ kết nối vi điều khiển.
| Loại cảm biến | Giá VNĐ (Tham khảo) |
|---|---|
| Dây thermocouple loại K | 75.000 – 550.000 |
| Cảm biến Omron loại K (công nghiệp) | 610.000 – 1.455.000 |
| Cảm biến công nghiệp cao cấp (Keyence) | 12.000.000 |
| Cảm biến Conotec | 132.000 – 429.000 |
| Module DIY (DS18B20) | 18.000 |
| RTD PT1000 (2-Wire) | 185.600 |
| Linh kiện dùng trong tủ lạnh/DIY | từ 5.000 – 105.000 |
Lưu ý: Bảng giá ở trên chỉ mang tính chất tham khảo
Có 5 loại cảm biến nhiệt độ được sử dụng phổ biến, cho phép chúng ta theo dõi và kiểm soát nhiệt độ một cách hiệu quả, bao gồm:
Cảm biến nhiệt điện trở (Thermistor) là một loại cảm biến được chế tạo từ hỗn hợp các oxit kim loại như mangan, niken, coban, hoặc các oxit kim loại khác. Những chất này được trộn theo một tỷ lệ nhất định, nén chặt trong một vỏ gốm cách điện, và sau đó được nung ở nhiệt độ cao.
Nguyên lý hoạt động của loại cảm biến này dựa trên sự thay đổi điện trở của hỗn hợp vật liệu khi nhiệt độ thay đổi. Cảm biến sẽ ghi nhận sự thay đổi này và chuyển nó thành một tín hiệu đo lường được.
Ưu điểm
Nhược điểm
Ứng dụng: Nhiệt kế điện tử, các hệ thống kiểm soát nhiệt độ trong các thiết bị điện tử và y tế.
Cặp nhiệt điện (Thermocouple) là một loại cảm biến nhiệt độ có cấu tạo từ hai dây dẫn kim loại khác nhau, được hàn nối với nhau tại một đầu, gọi là đầu nóng, đầu còn lại được gọi là đầu lạnh.
Nguyên lý hoạt động của cặp nhiệt điện thường dựa trên hiệu ứng Seebeck. Khi có sự chênh lệch về nhiệt độ giữa hai đầu, một suất điện động (EMF) sẽ phát sinh, có giá trị tỷ lệ với sự khác biệt nhiệt độ giữa chúng.
Tùy thuộc vào chất liệu kim loại được sử dụng, suất điện động tạo ra có thể khác nhau. Vì vậy, các loại cặp nhiệt điện được phân loại theo các ký hiệu như J, E, K, R, S, T, mỗi loại có các đặc tính và phạm vi đo nhiệt độ riêng biệt.
Ưu điểm
Nhược điểm
Ứng dụng: Lò nung, các môi trường công nghiệp khắc nghiệt, nhà máy điện và các ứng dụng yêu cầu dải nhiệt độ rộng.
Điện trở nhiệt (RTD – Resistance Temperature Detector) là một loại cảm biến nhiệt độ sử dụng các dây kim loại, thường là platinum, được quấn quanh đầu đo. Khi nhiệt độ thay đổi, điện trở của các dây kim loại này cũng thay đổi theo.
Để đo nhiệt độ, người ta sẽ dựa vào sự thay đổi điện trở giữa hai đầu dây kim loại. RTD được phân loại dựa trên số lượng dây kết nối, có các loại 2 dây, 3 dây hoặc 4 dây, tùy thuộc vào ứng dụng và yêu cầu về độ chính xác.
Ưu điểm
Nhược điểm
Ứng dụng: Công nghiệp hóa chất, thực phẩm và các ứng dụng đòi hỏi độ chính xác cao như trong y tế và các phòng thí nghiệm.
Cảm biến nhiệt bán dẫn (Semiconductor Temperature Sensor) là một loại cảm biến sử dụng các vật liệu bán dẫn như silicon để đo nhiệt độ.
Nguyên lý hoạt động của cảm biến này thường dựa trên sự thay đổi tính chất điện từ của vật liệu bán dẫn khi nhiệt độ thay đổi. Khi nhiệt độ tăng lên, điện trở của vật liệu bán dẫn sẽ giảm hoặc dòng điện sẽ thay đổi, từ đó có thể đo được nhiệt độ.
Ưu điểm
Nhược điểm
Ứng dụng: Các thiết bị điện tử như máy tính, điện thoại và hệ thống HVAC (Điều hòa không khí, thông gió và sưởi ấm).
Cảm biến nhiệt hồng ngoại (Infrared Temperature Sensor) là một loại cảm biến đo nhiệt độ mà không cần tiếp xúc trực tiếp với vật thể.
Loại cảm biến này hoạt động bằng cách đo lường bức xạ hồng ngoại phát ra từ bề mặt của vật thể. Mỗi vật thể phát ra một mức độ bức xạ hồng ngoại khác nhau, và lượng bức xạ này tỷ lệ thuận với nhiệt độ của vật thể. Cảm biến hồng ngoại thu nhận bức xạ này, chuyển đổi nó thành một tín hiệu điện và từ đó tính toán được nhiệt độ của vật thể.
Ưu điểm
Nhược điểm
Ứng dụng: Đo nhiệt độ của máy móc, cơ thể người (trong y tế) và các ứng dụng không tiếp xúc trong công nghiệp.
Với khả năng đo lường và giám sát nhiệt độ một cách chính xác, cảm biến nhiệt độ được ứng dụng rộngãi trong nhiều lĩnh vực khác nhau, nhằm tối ưu hóa hiệu suất và đảm bảo an toàn.
Trong các ngành công nghiệp, cảm biến nhiệt độ giúp giám sát các quy trình vận hành và hoạt động của thiết bị; từ đó, tối đa hóa hiệu quả làm việc:

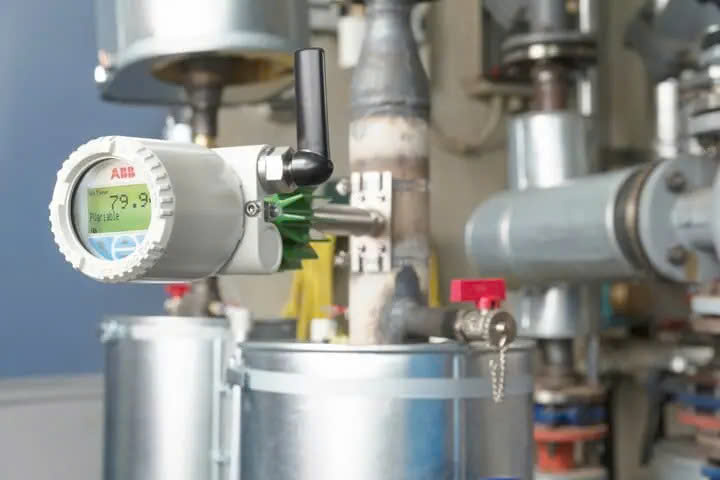

Trong công nghiệp, cảm biến nhiệt độ có nhiệm vụ giám sát nhiệt độ máy móc và thiết bị để đảm bảo an toàn và hiệu suất
Cảm biến nhiệt độ trong lĩnh vực y tế đóng vai trò quan trọng trong việc theo dõi tình trạng sức khỏe của bệnh nhân và bảo quản các sản phẩm y tế:
Trong ngành giao thông vận tải, hệ thống cảm biến sẽ đảm bảo hoạt động ổn định của các phương tiện và bảo vệ hệ thống động cơ:
Trong nông nghiệp, việc kiểm soát nhiệt độ giúp duy trì các điều kiện tối ưu cho cây trồng và vật nuôi:
Việc kiểm soát nhiệt độ là rất cần thiết để đảm bảo sự phát triển của cây trồng
Nhiều loại thiết bị gia dụng được tích hợp cảm biến nhiệt độ để tiết kiệm năng lượng cho gia đình:
Cảm biến nhiệt độ sẽ giúp theo dõi và nghiên cứu sự thay đổi nhiệt độ trong môi trường tự nhiên; từ đó, ứng dụng trong nghiên cứu về biến đổi khí hậu và bảo vệ các hệ sinh thái tự nhiên.
Cảm biến nhiệt độ còn được ứng dụng trong nhiều thiết bị gia dụng khác như bếp điện, máy sấy tóc,… nhằm kiểm soát nhiệt độ và bảo vệ thiết bị khỏi tình trạng quá nhiệt.
Khi lựa chọn cảm biến nhiệt độ, ba yếu tố chính cần được xem xét là yêu cầu ứng dụng, loại cảm biến và các yếu tố bổ sung như giá cả hoặc kích thước.
Đầu tiên, ta cần xác định rõ các yêu cầu cụ thể của mục đích sử dụng, thông qua các tiêu chí như dải đo nhiệt độ, độ chính xác và môi trường làm việc:
Mỗi môi trường sử dụng khác nhau sẽ đòi hỏi các thiết bị cảm biến nhiệt độ khác nhau
Mỗi loại cảm biến sẽ có những ưu và nhược điểm riêng, và phù hợp với các ứng dụng khác nhau:
Ngoài các yêu cầu ứng dụng, còn có một số yếu tố khác cần xem xét khi lựa chọn cảm biến nhiệt độ:
Để cảm biến nhiệt độ hoạt động hiệu quả và kéo dài tuổi thọ, cần ghi nhớ các lưu ý sau:
Ngày nay, cảm biến nhiệt độ không chỉ là các thiết bị đo nhiệt độ cơ bản, mà còn được nghiên cứu, phát triển và tích hợp các tính năng hiện đại và tiện lợi hơn.
Cảm biến không dây đang ngày càng trở nên phổ biến trong các nhà máy công nghiệp nhờ khả năng truyền tải dữ liệu mà không cần sử dụng dây nối. Điều này không chỉ giúp giảm bớt số lượng dây kết nối và tiết kiệm không gian, mà còn tăng cường tính linh hoạt trong việc lắp đặt và sử dụng cảm biến ở các khu vực khó tiếp cận.
Nhờ công nghệ này, việc thu thập dữ liệu và giám sát các hệ thống trở nên dễ dàng và hiệu quả hơn, đồng thời giúp giảm thiểu các rủi ro liên quan đến việc sử dụng dây nối.
Cảm biến nhiệt độ thông minh là một trong những xu hướng phát triển mạnh mẽ trong thời đại công nghệ 4.0. Các cảm biến này được tích hợp trí tuệ nhân tạo (AI) và Internet of Things (IoT), giúp người dùng không chỉ theo dõi nhiệt độ, mà còn có thể phân tích dữ liệu từ xa, đưa ra các cảnh báo, tối ưu hóa quy trình vận hành và nâng cao hiệu quả công việc. Ví dụ:
Cảm biến nhiệt độ siêu nhỏ này là một trong những tiến bộ đáng chú ý trong ngành công nghiệp cảm biến hiện nay. Với kích thước cực kỳ nhỏ gọn, loại thiết bị này được sử dụng trong các ứng dụng đòi hỏi không gian hạn chế, như trong điện thoại, đồng hồ thông minh, các thiết bị y tế, thậm chí là vi điện tử và các thiết bị đeo.
Mặc dù có kích thước nhỏ, cảm biến này vẫn giữ được độ tin cậy cao trong việc đo nhiệt độ, hỗ trợ tối ưu hóa thiết kế sản phẩm mà không ảnh hưởng đến hiệu quả hoạt động.
Trên đây là những chia sẻ về cảm biến nhiệt độ và cách lựa chọn loại cảm biến nhiệt độ phù hợp với nhu cầu của bạn. Nếu bạn vẫn còn đang phân vân về các loại cảm biến và các thiết bị điện thông minh khác, hãy để lại thông tin liên hệ, Đại Việt sẽ mang đến cho bạn những giải pháp hỗ trợ tốt nhất!
