Sứ cách điện là gì? Ưu nhược điểm, phân loại và ứng dụng

Sứ cách điện là một trong những vật tư không thể thiếu trong các hệ thống truyền tải và phân phối điện, từ lưới điện dân dụng đến công nghiệp và điện lực. Nhờ khả năng làm việc ổn định trong môi trường ngoài trời khắc nghiệt, chịu nhiệt, chịu ẩm và cách điện hiệu quả, sứ cách điện góp phần đảm bảo an toàn vận hành, hạn chế rò rỉ điện và duy trì độ bền lâu dài cho toàn bộ hệ thống điện. Trong bài viết này, hãy cùng Đại Việt tìm hiểu về loại vật liệu này nhé.

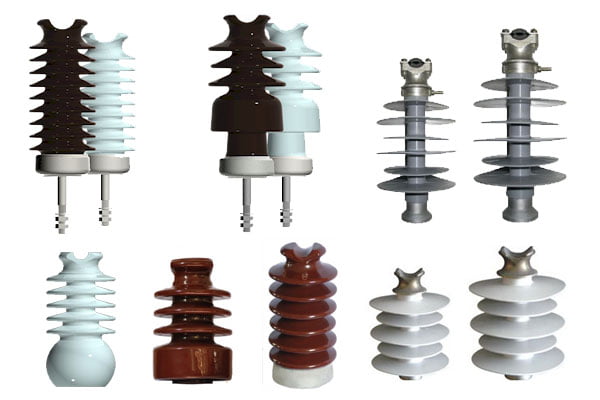

Sứ cách điện là gì?

Sứ cách điện là một loại thiết bị sử dụng trong mạng lưới điện nhằm mục đích cố định, đồng thời tạo ra một khoảng cách an toàn giữa dây dẫn điện và cột, hoặc giữa các dây dẫn với nhau. Thiết bị này giúp đảm bảo an toàn cho hệ thống điện, giảm thiểu các nguy cơ cháy nổ có thể xảy ra.

Cấu tạo của sứ cách điện

Sứ cách điện có cấu tạo gồm nhiều bộ phận kết hợp với nhau nhằm đảm bảo khả năng cách điện, chịu lực và làm việc ổn định trong môi trường khắc nghiệt của hệ thống điện.

Thân sứ

Thân sứ là bộ phận chính, được chế tạo từ sứ kỹ thuật nung ở nhiệt độ cao. Bộ phận này có khả năng cách điện rất tốt, chịu nhiệt, chịu ẩm và chống lão hóa khi làm việc ngoài trời trong thời gian dài.

Lớp men phủ bề mặt

Bên ngoài thân sứ được phủ một lớp men đặc biệt nhằm tăng khả năng chống thấm nước, hạn chế bám bụi và ngăn hiện tượng phóng điện bề mặt. Lớp men giúp sứ duy trì hiệu suất cách điện ổn định ngay cả trong điều kiện môi trường ẩm ướt hoặc ô nhiễm.

Bề mặt gân hoặc tán sứ

Sứ cách điện thường được thiết kế với các gân hoặc tán xếp tầng. Cấu tạo này giúp tăng chiều dài đường rò điện, từ đó giảm nguy cơ phóng điện và rò rỉ điện khi vận hành.

Phần kim loại liên kết

Phần kim loại liên kết bao gồm bu lông, móc treo hoặc đầu nối bằng thép mạ kẽm, có nhiệm vụ cố định sứ cách điện với cột điện, xà hoặc thiết bị điện. Bộ phận này đảm bảo độ chắc chắn và khả năng chịu lực cơ học.

Lớp vật liệu liên kết

Giữa thân sứ và phần kim loại thường có lớp keo hoặc vật liệu liên kết chuyên dụng. Lớp này giúp tăng độ bám dính, đảm bảo sứ cách điện không bị bong tách, nứt vỡ trong quá trình sử dụng lâu dài.

Nguyên lý hoạt động của sứ cách điện

Sứ cách điện hoạt động dựa trên khả năng cách điện cao của vật liệu sứ, giúp ngăn dòng điện truyền từ dây dẫn hoặc thiết bị mang điện ra môi trường xung quanh. Khi hệ thống điện vận hành, sứ cách điện đóng vai trò cách ly phần mang điện với cột, xà và kết cấu kim loại, từ đó đảm bảo an toàn cho người và thiết bị.

Nhờ điện trở suất lớn, dòng điện không thể đi xuyên qua thân sứ mà chỉ được phép truyền theo đúng đường dây dẫn. Đồng thời, bề mặt sứ được thiết kế với các gân và tán sứ nhằm tăng chiều dài đường rò điện, hạn chế hiện tượng rò rỉ và phóng điện bề mặt trong điều kiện mưa, ẩm hoặc môi trường ô nhiễm.

Bên cạnh đó, lớp men phủ trên bề mặt sứ giúp chống thấm nước, giảm bám bụi và duy trì khả năng cách điện ổn định theo thời gian. Nhờ cấu tạo và nguyên lý này, sứ cách điện đảm bảo hệ thống điện vận hành ổn định, an toàn và bền bỉ, ngay cả trong điều kiện ngoài trời và điện áp cao.

Ưu nhược điểm của sứ cách điện

Sứ cách điện được sử dụng rộng rãi trong các hệ thống điện nhờ độ bền và khả năng cách điện ổn định. Tuy nhiên, bên cạnh những ưu điểm nổi bật, loại vật liệu này cũng tồn tại một số hạn chế nhất định.

Ưu điểm của sứ cách điện

Sứ cách điện có khả năng cách điện cao, chịu được điện áp lớn và làm việc ổn định trong thời gian dài. Vật liệu sứ chịu nhiệt tốt, ít bị ảnh hưởng bởi môi trường nắng mưa, độ ẩm và tia UV, rất phù hợp cho các công trình điện ngoài trời. Ngoài ra, sứ cách điện có độ bền cơ học cao, ít bị lão hóa và chi phí tương đối hợp lý so với nhiều loại vật liệu cách điện khác.

Nhược điểm của sứ cách điện

Sứ cách điện có trọng lượng khá nặng, gây khó khăn trong quá trình vận chuyển và lắp đặt. Vật liệu sứ có tính giòn, dễ nứt vỡ khi chịu va đập mạnh hoặc rung chấn lớn. Bên cạnh đó, trong môi trường ô nhiễm nặng hoặc bám bụi lâu ngày, sứ cách điện cần được vệ sinh định kỳ để tránh giảm hiệu quả cách điện.

Bảng giá của sứ cách điện mới nhất hiện nay

Dưới đây là bảng giá tham khảo các loại sứ cách điện mới nhất hiện nay:

Loại sứ cách điện	Ứng dụng chính	Cấp điện áp phổ biến	Giá tham khảo (VNĐ/cái)
Sứ ống chỉ	Đỡ và giữ dây bọc hạ áp, dây trung hòa trên đường dây phân phối	Hạ thế – Trung thế	15.000 – 120.000
Sứ chằng	Cách điện cáp chằng néo, ngăn dòng điện rò rỉ truyền xuống dưới	Trung thế	30.000 – 200.000
Sứ chuỗi polymer	Cách điện treo, chuỗi đỡ, chuỗi néo cho đường dây trên không	Trung thế – Cao thế	250.000 – 1.500.000
Sứ co	Bọc cách điện tại các điểm uốn dây, cáp điện	Hạ thế – Trung thế	20.000 – 150.000
Sứ đứng	Đỡ, giữ và cách điện cho đường dây, trạm biến áp ngoài trời	Trung thế – Cao thế	150.000 – 800.000
Sứ thẳng	Cách điện cho dây dẫn trong thiết bị điện, trạm điện	Hạ thế – Trung thế	40.000 – 250.000

Lưu ý:

Giá sứ cách điện có thể thay đổi tùy theo cấp điện áp, kích thước, tải cơ học, chất liệu (sứ truyền thống hoặc polymer), xuất xứ và số lượng đặt mua. Để có báo giá chính xác, nên liên hệ trực tiếp đại lý hoặc nhà cung cấp vật tư điện.

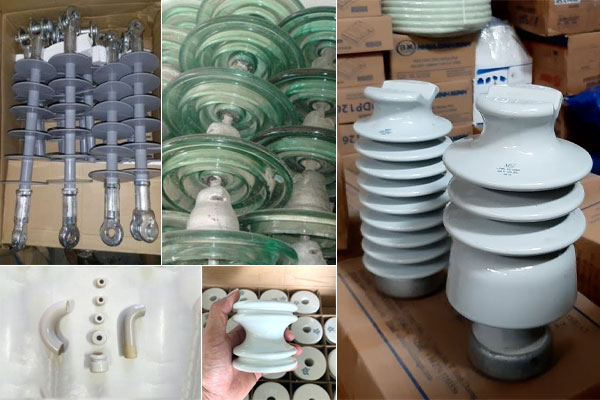

Phân loại sứ cách điện:

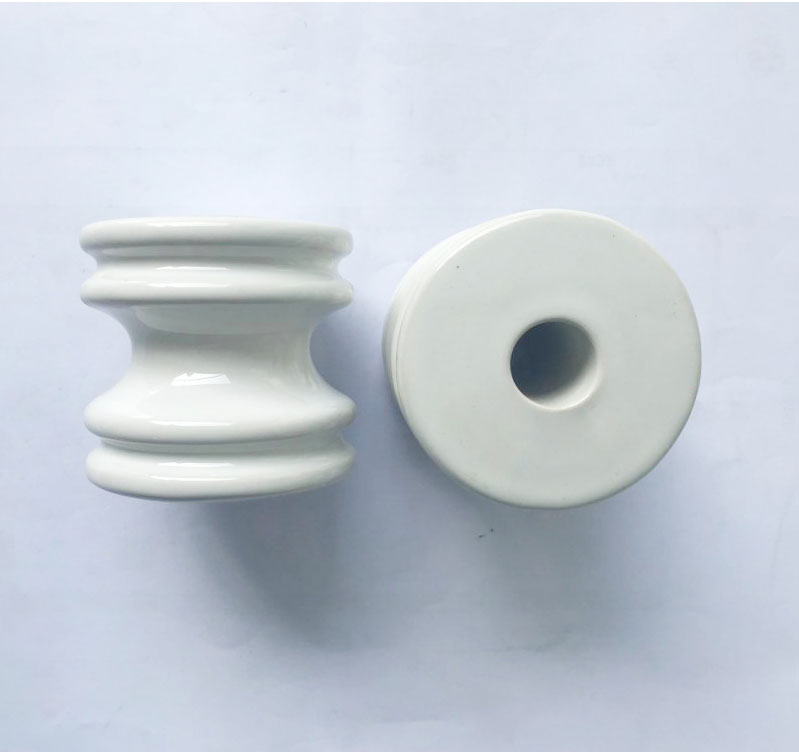

Sứ ống chỉ:

Sứ ống chỉ được chế tạo từ vật liệu sứ nguyên khối, có hình dáng tựa như ống chỉ, phần hai đầu phình to và phần giữa thắt lại tạo thành rãnh. Một trục rỗng chạy xuyên suốt từ đầu này đến đầu kia của sứ. Sứ ống chỉ thường được lắp đặt trên các giá đỡ bằng thép đã được cố định, có vai trò đỡ và giữ các dây bọc hạ áp trên đường dây phân phối hạ thế, hoặc đỡ dây trung hòa của đường dây trung áp trên không.

Sứ Chằng:

Sứ chằng được lắp đặt trong cáp chằng néo, đóng vai trò là điểm nối và kết thúc cáp, phân tách cáp chằng thành hai phần trên và dưới. Mục đích sử dụng của sứ chằng là để cách điện trên cáp chằng, ngăn chặn dòng điện rò rỉ truyền xuống phần cáp phía dưới khi có sự cố xảy ra trên mạng lưới điện.

Sứ chuỗi Polymer:

Sứ chuỗi polymer, còn được gọi là sứ cách điện treo polymer, có cấu tạo gồm nhiều đĩa sứ được liên kết với nhau thông qua ty sứ, tạo thành một chuỗi. Phụ kiện này được dùng để cách điện giữa các thiết bị không mang điện và cáp dẫn điện. Sứ chuỗi được sử dụng cho chuỗi đỡ đơn, đỡ kép, đỡ lèo,… cũng như chuỗi néo đơn, néo kép,…

Sứ Co:

Sứ co có hình dạng bán khuyên, được chế tạo nguyên khối. Nó được sử dụng để bọc bên ngoài cáp hoặc dây điện tại những điểm uốn, giúp cách điện khi lắp đặt hệ thống dây dẫn trong các thiết bị điện hoặc mạng điện trong trạm điện.

Sứ Đứng:

Sứ đứng có hình trụ, được làm nguyên khối từ sứ và phủ một lớp men tráng. Phụ kiện này được lắp đặt ngoài trời để làm điểm định vị, sứ đỡ giữ, néo cho các đường dây trong lưới điện trên không và trạm biến áp. Ngoài ra, nó còn giúp cách điện giữa đường dây và các bộ phận không mang điện như xà, cột.

Sứ Thẳng:

Sứ thẳng có hình móc với phần thân thẳng, một đầu hơi cong. Nó được làm nguyên khối và phủ lớp men sứ cách điện rỗng. Sứ thẳng giúp cách điện khi lắp đặt hệ thống dây dẫn trong các thiết bị điện hoặc mạng điện trong trạm điện,…

Trong các loại sứ đã kể trên, sứ ống chỉ là loại phổ biến nhất. Chúng ta dễ dàng bắt gặp chúng ở hầu hết các mạng điện hạ thế, trung thế và cao thế ngày nay.

Ứng dụng của sứ cách điện

Sứ cách điện đường dây

Khi lựa chọn cách điện cho đường dây trên không, thường xuất phát từ những yêu cầu sau:

Cách điện của đường dây phải có khả năng chịu đựng được tác động của phần lớn các loại quá điện áp nội bộ, ngoại trừ một số loại có biên độ quá lớn nhưng tần suất xuất hiện lại rất thấp. Đối với các đường dây với điện áp khác nhau, dựa trên kết quả tính toán và thực nghiệm, đã có những quy định về giá trị quá điện áp nội bộ tính toán. Dựa vào đó, ta tiến hành lựa chọn cách điện cho đường dây.

Đối với yêu cầu về quá tải điện áp khí quyển, cần phải giải quyết một cách hợp lý về mặt kinh tế và kỹ thuật. Với các đường dây từ 110kV trở lên, yêu cầu này thường dễ dàng được đáp ứng, vì cách điện đường dây khi chọn theo yêu cầu của quá điện áp nội bộ đã có được cấp điện áp xung kích cao. Chỉ cần áp dụng các biện pháp bảo vệ chống sét tương đối đơn giản là có thể đảm bảo cho đường dây có mức chịu sét cao.

Ngược lại, đối với các đường dây có điện áp từ 35 kV trở xuống, để đáp ứng yêu cầu của quá điện áp khí quyển, việc tăng cường cách điện sẽ rất tốn kém. Do đó, cách điện đường dây chỉ cần chọn đến mức cần thiết hợp lý, kết hợp với một số biện pháp khác để hạn chế sự cố do sét gây ra, chẳng hạn như cải thiện nối đất cột điện, sử dụng cuộn dập hồ quang…

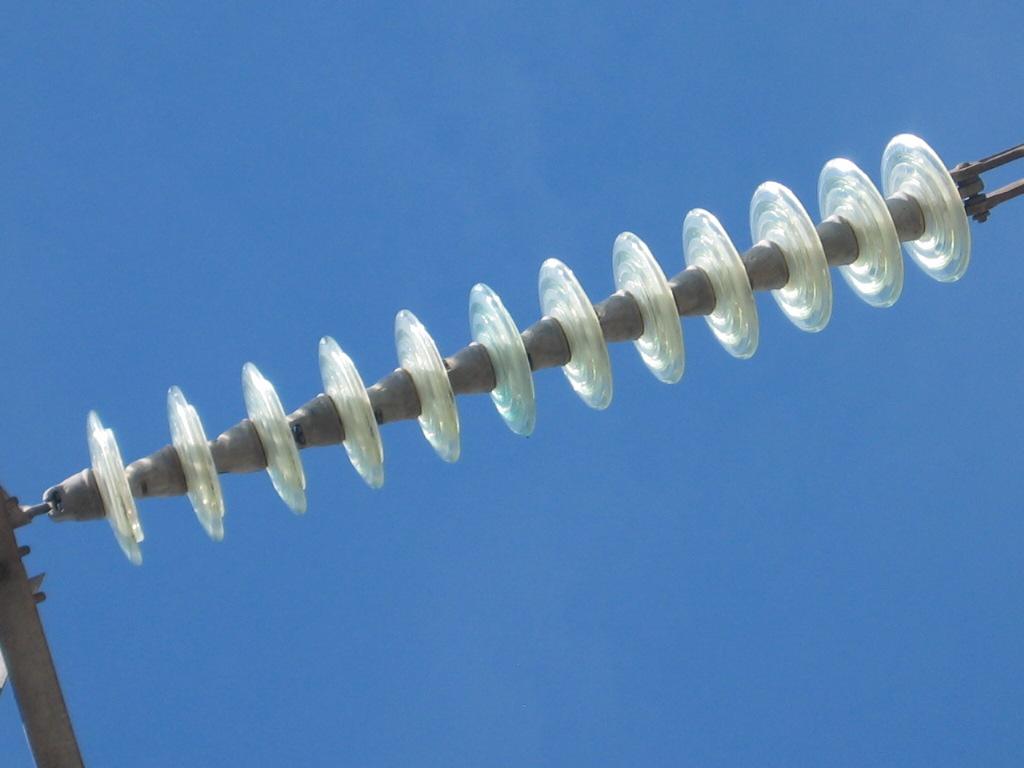

Sứ treo được dùng trên đường dây tải điện.

Nhiều sứ treo riêng biệt được nối liên tiếp với nhau thành chuỗi và treo dây dẫn vào đó. Điểm khác biệt giữa sứ treo và sứ đứng là sứ treo đảm bảo treo dây dẫn theo kiểu mềm, tức là điểm treo có thể xê dịch một chút.

Trong thời gian gần đây, nhờ sản xuất được các vật liệu gốm mới có độ bền cơ học cao, đặc biệt là độ bền kéo đứt, người ta đã chế tạo ra loại sứ thanh cho đường dây tải điện cao áp ngoài trời. Loại sứ này có một thanh liền bằng sứ, trên đó có mũ sứ được gắn bằng xi măng. Ví dụ, ở điện áp 110kV, thanh sứ có chiều dài khoảng 1235mm.

Sứ cách điện dùng trong trạm biến áp và nhà máy điện.

Cách điện đỡ: Loại này bao gồm kiểu thanh và kiểu có chân sắt. Cách điện kiểu thanh thường được sử dụng trong nhà điện áp 3kV, 10kV, 35kV.

Thường là loại sứ đỡ bên trong rỗng với kết cấu đơn giản. Đế và mũ gang được gắn với thân sứ bằng xi măng. Sứ dùng trong máy biến áp còn được gọi là sứ máy biến áp.

Một số lưu ý khi chọn lựa sứ cách điện

Khi mua sứ cách điện, bạn cần lưu ý những điều sau:

Thiết bị mới 100%:

Đây là yêu cầu đầu tiên để đảm bảo chức năng sử dụng tốt và tính an toàn. Do đó, thiết bị phải là sản phẩm mới hoàn toàn. Giá sứ cách điện mới không quá đắt, vì vậy việc đầu tư thiết bị mới là cần thiết để đảm bảo an toàn khi sử dụng.

Kiểm tra lõi ống sứ:

Để tránh tối đa tình trạng gãy lõi do tác động ngoại lực, gây mất an toàn, bạn cần kiểm tra lõi ống sứ khi mua sứ cách điện nói chung và sứ ống chỉ nói riêng. Loại bỏ những sản phẩm có lõi ống bị nứt, gãy hoặc có dấu hiệu hư hỏng khác.

Kiểm tra các khớp nối:

Các khớp nối đóng vai trò quan trọng trong việc kết nối sứ với các thành phần khác trên mạng lưới điện và ảnh hưởng lớn đến tuổi thọ của sứ cách điện. Do đặc thù được lắp đặt ngoài trời và chịu tác động của các yếu tố khắc nghiệt từ môi trường, sứ dễ bị ăn mòn. Các chi tiết khớp nối phải được làm bằng thép tốt và được phủ lớp mạ kẽm nhúng nóng theo đúng tiêu chuẩn.

Lựa chọn thông số kích thước của sứ ống chỉ cách điện:

Tùy thuộc vào kích thước và trọng lượng của dây cáp, bạn cần tính toán và chọn mua các loại sứ cách điện có kích thước phù hợp để đảm bảo đúng yêu cầu sử dụng.

Chọn nơi cung cấp sứ ống chỉ cách điện uy tín:

Khi đã chọn được một địa chỉ phân phối uy tín, bạn sẽ không cần quá lo lắng về việc kiểm tra những vấn đề trên. Đội ngũ tư vấn viên của nơi bán sứ cách điện uy tín sẽ giúp bạn chọn được sản phẩm chất lượng và phù hợp với nhu cầu.

Các câu hỏi thường gặp về sứ cách điện

Sứ cách điện dùng để làm gì?

Sứ cách điện có nhiệm vụ cách ly phần mang điện với các bộ phận không mang điện như cột, xà, khung kim loại. Nhờ đó, sứ giúp ngăn ngừa rò rỉ điện, đảm bảo an toàn cho con người và duy trì sự ổn định của hệ thống điện.

Sứ cách điện được sử dụng trong những hệ thống điện nào?

Sứ cách điện được sử dụng rộng rãi trong lưới điện hạ thế, trung thế, cao thế, trạm biến áp và các đường dây trên không. Ngoài ra, chúng còn xuất hiện trong nhiều thiết bị điện công nghiệp và dân dụng.

Sứ cách điện có chịu được môi trường ngoài trời không?

Sứ cách điện được thiết kế để làm việc ngoài trời trong thời gian dài. Nhờ vật liệu sứ kỹ thuật và lớp men phủ bảo vệ, sứ có khả năng chịu mưa nắng, độ ẩm cao, bụi bẩn và các điều kiện thời tiết khắc nghiệt.

Sứ cách điện có những loại phổ biến nào?

Các loại sứ cách điện phổ biến hiện nay gồm sứ ống chỉ, sứ chằng, sứ chuỗi polymer, sứ co, sứ đứng và sứ thẳng. Mỗi loại có cấu tạo và công dụng riêng, phù hợp với từng vị trí lắp đặt trong hệ thống điện.

Sứ cách điện có bị rò điện không?

Trong điều kiện lắp đặt đúng kỹ thuật và sử dụng bình thường, sứ cách điện rất ít khi bị rò điện. Tuy nhiên, nếu bề mặt sứ bám nhiều bụi bẩn hoặc bị ẩm kéo dài, hiệu quả cách điện có thể giảm và cần được vệ sinh định kỳ.

Tuổi thọ của sứ cách điện là bao lâu?

Tuổi thọ của sứ cách điện thường rất cao, có thể lên đến hàng chục năm. Điều này phụ thuộc vào chất lượng sản phẩm, điều kiện môi trường và việc bảo dưỡng trong quá trình sử dụng.

Sứ cách điện truyền thống và sứ polymer khác nhau như thế nào?

Sứ cách điện truyền thống có độ bền cơ học cao, ổn định lâu dài, trong khi sứ polymer có trọng lượng nhẹ, dễ lắp đặt và khả năng chống ô nhiễm bề mặt tốt hơn. Việc lựa chọn loại sứ nào phụ thuộc vào yêu cầu kỹ thuật và môi trường lắp đặt.

Khi nào cần thay thế sứ cách điện?

Sứ cách điện cần được thay thế khi xuất hiện các dấu hiệu như nứt vỡ, sứt mẻ lớn, bong tróc lớp men hoặc khi khả năng cách điện không còn đảm bảo an toàn cho hệ thống điện.

Tổng kết
