Cáp Năng lượng mặt trời

Cáp năng lượng mặt trời CADIVI (H1Z2Z2-K – 1,5 KV DC)
Đơn vị : mét (m)

Khoảng giá: từ 12.000 VND đến 1.246.000 VND

Tiết diện(mm2)

Xóa

SKU N/A Danh mục: Cáp điện chuyên dụng

Miễn phí vận chuyển

khu vực nội thành

Bảo hành chính hãng

Bảo hành của nhà sản xuất

30 ngày hoàn tiền

nếu lỗi do nhà sản xuất

Mô tả sản phẩm

TỔNG QUAN

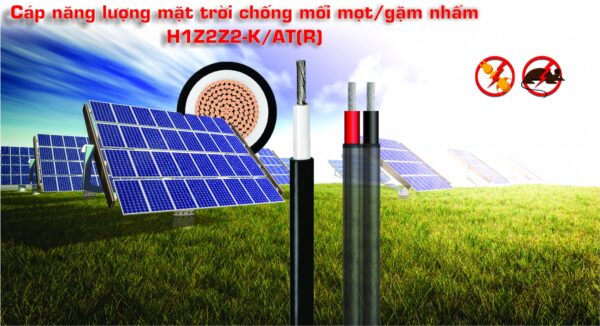

Cáp năng lượng mặt trời của CADIVI được thiết kế đặc biệt để kết nối dòng điện từ các tấm quang điện với nhau và từ các tấm quang điện đến bộ chuyển đổi dòng điện xoay chiều; phù hợp cho sử dụng trong nhà và ngoài trời.

“/AT”: Có đặc tính chống mối mọt.
“/ATR”: Có đặc tính chống mối mọt và gặm nhấm.

TIÊU CHUẨN ÁP DỤNG

EN 50618
IEC FDIS 62930
IEC 60332-1-2.
IEC 60754-1, 2; IEC 61034-2.

CẤU TRÚC

ĐẶC TÍNH KỸ THUẬT

Cấp điện áp:

- AC: 1,0/1,0 kV.
- DC: 1,5 kV (max. 1,8 kV)
- Nhiệt độ làm việc dài hạn của ruột dẫn: 90 ⁰C.
- Nhiệt độ làm việc tối đa cho phép trong 20 000 giờ: 120 ⁰C.
- Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây: 250⁰C.
- Cáp chậm cháy có đặc điểm giảm thiếu sự lan truyền của ngọn lửa.
- Cáp phát sinh ít khói, không phát sinh khí độc trong quá trình cháy.
- Cáp có khả năng tự tắt sau khi loại bỏ nguồn lửa.
- Chịu được điều kiện thời tiết khắc nghiệt và kháng tia UV.
- Chịu được môi trường axit và bazơ.
- Bán kính uốn cong nhỏ nhất: 5 x D (D: đường kính ngoài của cáp).
- Theo yêu cầu của khách hàng:
  - Chống mối mọt (/AT)
  - Chống mối mọt và gặm nhấm (/ATR)

Ruột dẫn-Conductor				Giá trị quy định chiều dày cách điện	Giá trị quy định chiều dày vỏ	Đường kính tổng gần đúng (*)	Khối lượng cáp gần đúng (*)
Tiết diện danh nghĩa	Số sợi/Đường kính sợi danh nghĩa	Đường kính ruột dẫn gần đúng (*)	Điện trở DC tối đa ở 20⁰C	Giá trị quy định chiều dày cách điện	Giá trị quy định chiều dày vỏ	Đường kính tổng gần đúng (*)	Khối lượng cáp gần đúng (*)
Nomnal Area	Number/Nominal Dia.of wire	Approx. conductor diameter	Max. DC resistance at 20⁰c	Thickness of insulation Specified value	Thickness of sheath Specified value	Approx. overall diameter	Approx. mass
mm²	N⁰ /mm	mm	Ω/km	mm	mm	mm	kg/km
1,5	30 / 0,25	1,6	13,7	0,7	0,8	4,6	31
2,5	50 / 0,25	2,0	8,21	0,7	0,8	5,0	47
4	56 / 0,3	2,6	5,09	0,7	0,8	5,6	59
6	84 / 0,3	3,6	3,39	0,7	0,8	6,6	82
10	77 / 0,4	4,6	1,95	0,7	0,8	7,6	122
16	126 / 0,4	5,9	1,24	0,7	0,9	9,1	188
25	196 / 0,4	7,3	0,795	0,9	1,0	11,1	286
35	280 / 0,4	8,7	0,565	0,9	1,1	12,7	388
50	399 / 0,4	10,3	0,393	1,0	1,2	15,2	542
70	361 / 0,5	12,6	0,277	1,1	1,2	17,7	775
95	475 / 0,5	14,4	0,210	1,1	1,3	19,7	1001
120	608 / 0,5	16,3	0,164	1,2	1,3	21,8	1260
150	740 / 0,5	18,1	0,132	1,4	1,4	24,1	1544
185	925 / 0,5	20,2	0,108	1,6	1,6	27,1	1935
240	1184 / 0,5	29,9	0,0817	1,7	1,7	30,0	2428
