Cáp DVV – 0.6/1kV

CÁP ĐIỀU KHIỂN RUỘT ĐỒNG, CÁCH ĐIỆN PVC, KHÔNG MÀN CHẮN CHỐNG NHIỄU, VỎ PVC
Giá : Liên hệ

Liên hệ

Danh mục: Sản phẩm khuyến mãi

Miễn phí vận chuyển

khu vực nội thành

Bảo hành chính hãng

Bảo hành của nhà sản xuất

30 ngày hoàn tiền

nếu lỗi do nhà sản xuất

Mô tả sản phẩm

TỔNG QUAN

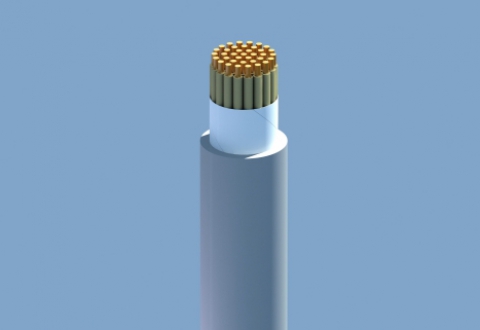

Cáp điều khiển không màn chắn chống nhiễu DVV sử dụng cho mạch điều khiển, cấp điện áp 0,6/1 kV, tần số 50Hz, lắp đặt cố định.

TIÊU CHUẨN ÁP DỤNG

TCVN 5935-1 / IEC 60502-1

TCVN 6612 / IEC 60228
Hoặc JIS C 3401-1992

NHẬN BIẾT LÕI

Bằng màu cách điện hoặc bằng số trên cách điện.

Số lõi cáp: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 33, 37.
Hoặc theo yêu cầu khách hàng.

CẤU TRÚC

ĐẶC TÍNH KỸ THUẬT

Cấp điện áp U₀/U: 0,6/1 kV.
Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 70^OC.
Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 160^oC.

Ruột dẫn – Conductor			Chiều dày cách điện danh định	Điện trở DC tối đa ở 20⁰C
Tiết diện danh định	Số sợi/đường kính sợi danh nghĩa	Đường kính ruột dẫn gần đúng(*)	Chiều dày cách điện danh định	Điện trở DC tối đa ở 20⁰C
Nominal area	Number/Nominal Dia.of wire	Approx.conductor diameter	Nominal thickness of insulation	Max.DC resistance at 20⁰C
mm²	N⁰/mm	mm	mm	Ω/km
0,5	1/0,8	0,80	0,8	36,0
0,75	1/0,97	0,97	0,8	24,5
1	7/0,425	1,275	0,8	18,1
1,25	7/0,45	1,35	0,8	16,7
1,5	7/0,52	1,56	0,8	12,1
2	7/0,60	1,80	0,8	9,43
2,5	7/0,67	2,01	0,8	7,41
3	7/0,75	2,25	1,0	6,18
3,5	7/0,80	2,40	1,0	5,30
4	7/0,85	2,55	1,0	4,61
5,5	7/1,00	3,00	1,0	3,40
6	7/1,04	3,12	1,0	3,08
8	7/1,20	3,60	1,0	2,31
10	7/1,35	4,05	1,0	1,83
11	7/1,40	4,20	1,0	1,71
14	7/1,60	4,80	1,0	1,33
16	7/1,70	5,10	1,0	1,15

Tiết diện danh định Nominal area	2 lõi – 2 cores			3 lõi – 3cores
Tiết diện danh định Nominal area	Chiều dày vỏ danh định Nominal thickness of sheath	Đường kính tổng gần đúng () Approx.overall* diameter	Khối lượng cáp gần đúng () Approx.mass*	Chiều dày vỏ danh định Nominal thickness of sheath	Đường kính tổnggần đúng () Approx.overall diameter*	Khối lượng cáp gần đúng () Approx.mass*
mm²	mm	mm	kg/km	mm	mm	kg/km
0,5	1,5	8,0	68	1,5	8,4	81
0,75	1,5	8,3	77	1,5	8,8	92
1	1,5	9,0	89	1,5	9,4	109
1,25	1,5	9,1	93	1,5	9,6	114
1,5	1,5	9,5	105	1,5	10,0	130
2	1,5	10,0	120	1,5	10,5	151
2,5	1,5	10,4	134	1,5	11,0	171
3	1,5	11,7	166	1,5	12,4	213
3,5	1,5	12,0	178	1,5	12,7	230
4	1,5	12,3	190	1,5	13,0	247
5,5	1,5	13,2	231	1,5	14,0	304
6	1,5	13,4	242	1,5	14,3	321
8	1,5	14,4	292	1,5	15,3	391
10	1,5	15,3	344	1,5	16,3	464
11	1,5	15,6	362	1,5	16,6	490
14	1,5	16,8	440	1,5	17,9	602
16	1,5	17,4	482	1,5	18,5	663

Tiết diện danh định Nominal area	4 lõi – 4 cores			5 lõi – 5 cores
Tiết diện danh định Nominal area	Chiều dày vỏ danh định Nominal thickness of sheath	Đường kính tổng gần đúng () Approx.overall* diameter	Khối lượng cáp gần đúng () Approx.mass*	Chiều dày vỏ danh định Nominal thickness of sheath	Đường kính tổng gần đúng () Approx.overall diameter*	Khối lượng cáp gần đúng () Approx.mass*
mm²	mm	mm	kg/km	mm	mm	kg/km
0,5	1,5	9,0	96	1,5	9,7	111
0,75	1,5	9,4	111	1,5	10,1	128
1	1,5	10,2	132	1,5	11,0	153
1,25	1,5	10,3	139	1,5	11,2	161
1,5	1,5	10,8	160	1,5	11,7	187
2	1,5	11,4	186	1,5	12,4	219
2,5	1,5	11,9	212	1,5	12,9	250
3	1,5	13,5	266	1,5	14,7	315
3,5	1,5	13,8	288	1,5	15,1	342
4	1,5	14,2	311	1,5	15,5	370
5,5	1,5	15,3	385	1,5	16,7	461
6	1,5	15,6	406	1,5	17,0	487
8	1,5	16,8	499	1,5	18,3	600
10	1,5	17,8	595	1,6	19,7	727
11	1,5	18,2	629	1,6	20,1	769
14	1,6	19,9	785	1,6	21,8	951
16	1,6	20,6	866	1,7	22,8	1060

Tiết diện danh định Nominal area	7 lõi – 7 cores			8 lõi – 8 cores
Tiết diện danh định Nominal area	Chiều dày vỏ danh định Nominal thickness of sheath	Đường kính tổng gần đúng () Approx.overall* diameter	Khối lượng cáp gần đúng () Approx.mass*	Chiều dày vỏ danh định Nominal thickness of sheath	Đường kính tổng gần đúng () Approx.overall diameter*	Khối lượng cáp gần đúng () Approx.mass*
mm²	mm	mm	kg/km	mm	mm	kg/km
0,5	1,5	10,4	135	1,5	11,2	156
0,75	1,5	10,9	158	1,5	11,8	183
1	1,5	11,8	191	1,5	12,8	222
1,25	1,5	12,1	203	1,5	13,1	235
1,5	1,5	12,7	237	1,5	13,8	275
2	1,5	13,4	280	1,5	14,6	326
2,5	1,5	14,0	322	1,5	15,3	375
3	1,5	16,0	409	1,5	17,4	478
3,5	1,5	16,4	445	1,5	17,9	520
4	1,5	16,9	482	1,5	18,4	564
5,5	1,5	18,2	606	1,6	20,2	718
6	1,5	18,6	642	1,6	20,6	760
8	1,6	20,2	806	1,7	22,4	951
10	1,6	21,6	968	1,7	23,9	1142
11	1,7	22,2	1036	1,7	24,4	1209
14	1,7	24,0	1285	–	–	–
16	1,8	25,1	1432	–	–	–

Tiết diện danh định Nominal area	10 lõi – 10 cores			12 lõi – 12 cores
Tiết diện danh định Nominal area	Chiều dày vỏ danh định Nominal thickness of sheath	Đường kính tổng gần đúng () Approx.overall* diameter	Khối lượng cáp gần đúng () Approx.mass*	Chiều dày vỏ danh định Nominal thickness of sheath	Đường kính tổng gần đúng () Approx.overall diameter*	Khối lượng cáp gần đúng () Approx.mass*
mm²	mm	mm	kg/km	mm	mm	kg/km
0,5	1,5	12,8	186	1,5	13,2	209
0,75	1,5	13,5	218	1,5	13,9	247
1	1,5	14,7	265	1,5	15,2	302
1,25	1,5	15,0	282	1,5	15,5	321
1,5	1,5	15,8	331	1,5	16,3	379
2	1,5	16,8	393	1,5	17,3	452
2,5	1,5	17,6	453	1,5	18,2	523
3	1,6	20,4	587	1,6	21,1	678
3,5	1,6	21,0	638	1,6	21,7	740
4	1,6	21,6	693	1,7	22,5	814
5,5	1,7	23,6	882	1,7	24,4	1026
6	1,7	24,1	934	1,8	25,1	1099
8	1,8	26,2	1169	1,8	27,1	1365
10	1,9	28,2	1417	1,9	29,2	1657
11	1,9	28,8	1500	1,9	29,8	1756

Tiết diện danh định Nominal area	14 lõi – 14 cores			16 lõi – 16 cores
Tiết diện danh định Nominal area	Chiều dày vỏ danh định Nominal thickness of sheath	Đường kính tổng gần đúng () Approx.overall* diameter	Khối lượng cáp gần đúng () Approx.mass*	Chiều dày vỏ danh định Nominal thickness of sheath	Đường kính tổng gần đúng () Approx.overall diameter*	Khối lượng cáp gần đúng () Approx.mass*
mm²	mm	mm	kg/km	mm	mm	kg/km
0,5	1,5	13,8	234	1,5	14,5	259
0,75	1,5	14,5	278	1,5	15,3	309
1	1,5	15,9	342	1,5	16,7	380
1,25	1,5	16,2	364	1,5	17,1	405
1,5	1,5	17,1	430	1,5	18,1	481
2	1,5	18,2	515	1,6	19,4	586
2,5	1,6	19,3	606	1,6	20,4	679
3	1,7	22,3	786	1,7	23,6	881
3,5	1,7	23,0	857	1,7	24,3	962
4	1,7	23,7	932	1,8	25,2	1058
5,5	1,8	25,9	1190	1,8	27,3	1338
6	1,8	26,4	1261	1,8	27,9	1419
8	1,9	28,7	1583	1,9	30,3	1784
10	1,9	30,7	1907	2,0	32,6	2166
11	2,0	31,5	2037	2,0	33,3	2297

Tiết diện danh định Nominal area	19 lõi – 19 cores			24 lõi – 24 cores
Tiết diện danh định Nominal area	Chiều dày vỏ danh định Nominal thickness of sheath	Đường kính tổng gần đúng () Approx.overall* diameter	Khối lượng cáp gần đúng () Approx.mass*	Chiều dày vỏ danh định Nominal thickness of sheath	Đường kính tổnggần đúng () Approx.overall diameter*	Khối lượng cáp gần đúng () Approx.mass*
mm²	mm	mm	kg/km	mm	mm	kg/km
0,5	1,5	15,2	294	1,5	17,6	366
0,75	1,5	16,1	353	1,5	18,6	439
1	1,5	17,6	436	1,6	20,7	553
1,25	1,5	18,0	465	1,6	21,1	591
1,5	1,6	19,2	562	1,7	22,6	713
2	1,6	20,4	676	1,7	24,0	857
2,5	1,6	21,5	785	1,8	25,5	1008
3	1,8	25,1	1031	1,9	29,5	1308
3,5	1,8	25,8	1127	1,9	30,4	1428
4	1,8	26,6	1227	–	–	–
5,5	1,9	29,0	1570	–	–	–
6	1,9	29,6	1665	–	–	–
8	2,0	32,2	2094	–	–	–
10	2,1	34,7	2544	–	–	–
11	2,1	35,4	2699	–	–	–

Tiết diện danh định Nominal area	27 lõi – 27 cores			30 lõi – 30 cores
Tiết diện danh định Nominal area	Chiều dày vỏ danh định Nominal thickness of sheath	Đường kính tổng gần đúng () Approx.overall* diameter	Khối lượng cáp gần đúng () Approx.mass*	Chiều dày vỏ danh định Nominal thickness of sheath	Đường kính tổng gần đúng () Approx.overall diameter*	Khối lượng cáp gần đúng () Approx.mass*
mm²	mm	mm	kg/km	mm	mm	kg/km
0,5	1,5	18,0	399	1,5	18,6	435
0,75	1,6	19,2	490	1,6	19,9	535
1	1,6	21,1	607	1,7	22,0	674
1,25	1,6	21,5	648	1,7	22,5	720
1,5	1,7	23,0	784	1,7	23,9	860
2	1,7	24,5	945	1,8	25,6	1049
2,5	1,8	26,0	1112	1,8	26,9	1222
3	1,9	30,1	1444	2,0	31,4	1602
3,5	2,0	31,3	1593	2,0	32,4	1752

Tiết diện danh định Nominal area	33 lõi – 33 cores			37 lõi – 37 cores
Tiết diện danh định Nominal area	Chiều dày vỏ danh định Nominal thickness of sheath	Đường kính tổng gần đúng () Approx.overalldiameter*	Khối lượng cáp gần đúng () Approx.mass*	Chiều dày vỏ danh định Nominal thickness of sheath	Đường kính tổng gần đúng () Approx.overall diameter*	Khối lượng cáp gần đúng () Approx.mass*
mm²	mm	mm	kg/km	mm	mm	kg/km
0,5	1,6	19,5	480	1,6	20,2	526
0,75	1,6	20,6	579	1,6	21,4	636
1	1,7	22,9	731	1,7	23,7	804
1,25	1,7	23,4	781	1,7	24,3	860
1,5	1,7	24,8	934	1,8	25,9	1042
2	1,8	26,6	1140	1,8	27,6	1259
2,5	1,9	28,2	1342	1,9	29,3	1483
3	2,0	32,7	1743	2,0	34,0	1927
3,5	2,0	33,7	1907	2,1	35,2	2126

– (*) : Giá trị tham khảo – Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.
