RCCB Là Gì? Phân Loại, Ưu Nhược Điểm, Ứng Dụng Và Bảng Giá Mới Nhất

Trong các hệ thống điện dân dụng và công nghiệp, rò rỉ điện là một trong những sự cố nguy hiểm hàng đầu, không chỉ gây tổn hao điện năng mà còn tiềm ẩn nguy cơ giật điện gây tử vong và cháy nổ nhà cửa. Để ngăn chặn triệt để rủi ro này, RCCB (Residual Current Circuit Breaker – Aptomat chống rò) được xem là lá chắn an toàn bắt buộc phải có trong mọi tủ điện hiện đại.

Tuy nhiên, nhiều người vẫn dễ nhầm lẫn RCCB với các loại Aptomat thông thường như MCB hay RCBO, dẫn đến việc lựa chọn và lắp đặt sai chức năng. Bài viết này của Đại Việt sẽ giúp bạn hiểu rõ từ A đến Z về RCCB, từ nguyên lý, phân loại, ưu nhược điểm đến bảng giá tham khảo mới nhất.

RCCB là gì?

RCCB là viết tắt của Residual Current Circuit Breaker (Thiết bị ngắt dòng điện dư), thường được gọi dân dã là Aptomat chống rò hay Aptomat chống giật.

Chức năng cốt lõi của RCCB là tự động ngắt nguồn điện ngay lập tức khi phát hiện dòng điện rò rỉ ra bên ngoài (chẳng hạn như khi có người chạm vào dây điện hở, thiết bị rò điện ra vỏ kim loại, hoặc dây dẫn bị mục rỗng chạm tường ẩm).

Nguyên lý hoạt động cơ bản

RCCB hoạt động dựa trên nguyên lý so sánh dòng điện đi và dòng điện về:

• Trong điều kiện bình thường, dòng điện đi qua dây pha L và dòng điện về qua dây trung tính N luôn bằng nhau. Từ trường do hai dòng điện này sinh ra trong lõi biến dòng dòng dư sẽ triệt tiêu lẫn nhau.

• Khi có sự cố rò điện (ví dụ: dòng điện đi qua cơ thể người xuống đất), dòng điện về sẽ nhỏ hơn dòng điện đi. Sự lệch dòng này tạo ra một dòng điện dư. Khi dòng dư vượt quá ngưỡng nhạy của RCCB (thường là 30mA), cuộn dây hút sẽ kích hoạt cơ cấu nhả tiếp điểm, ngắt mạch điện chỉ trong vài chục mili giây.

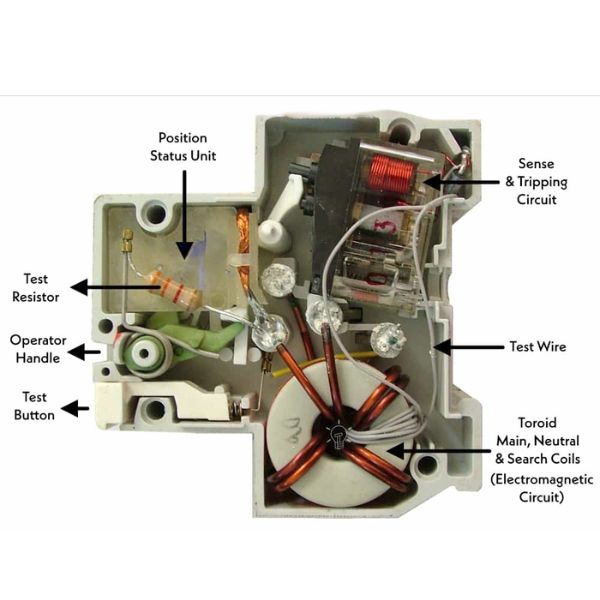

Cấu tạo chính của Aptomat chống rò (RCCB)

Một thiết bị RCCB chuẩn bao gồm các thành phần cơ bản sau:

1. Lõi từ hình xuyến (Current Transformer Core): Bộ phận trung tâm giúp phát hiện sự mất cân bằng giữa dòng điện đi và về.

2. Cuộn dây cảm ứng và Rơ le đóng ngắt: Tiếp nhận tín hiệu từ dòng điện dư để kích hoạt ngắt mạch cơ khí.

3. Cơ cấu tiếp điểm và Nút Test (T): Dùng để đóng/cắt nguồn điện thủ công và kiểm tra định kỳ chức năng chống rò của thiết bị.

4. Vỏ cách điện chống cháy: Làm bằng nhựa cao cấp, chịu nhiệt và chống phóng điện, bảo vệ an toàn cho người thao tác.

Ưu nhược điểm của RCCB

Để sử dụng hiệu quả, người dùng cần nắm rõ cả thế mạnh lẫn hạn chế của dòng thiết bị này trong hệ thống điện.

Ưu điểm

• Độ nhạy cực cao: Có khả năng phát hiện dòng rò nhỏ từ 10mA – 30mA, ngắt điện cực nhanh giúp bảo vệ an toàn tính mạng con người khỏi tai nạn điện giật.

• Chống cháy nổ do rò điện: Ngăn ngừa các tia lửa điện phát sinh khi dòng điện rò rỉ ra vỏ máy hoặc kết cấu xây dựng trong thời gian dài.

• Độ bền cao và Dễ lắp đặt: Cấu trúc nhỏ gọn, tiêu chuẩn DIN rail giúp dễ dàng lắp đặt vào các tủ điện âm tường dân dụng hoặc tủ phân phối công nghiệp.

Nhược điểm

• Không có chức năng bảo vệ quá tải và ngắn mạch: Đây là điểm quan trọng nhất cần lưu ý. RCCB chỉ ngắt khi có dòng rò, chứ không nhảy khi chập dây (ngắn mạch) hoặc dùng quá tải. Do đó, bắt buộc phải lắp RCCB nối tiếp sau một MCB hoặc cầu chì.

• Dễ nhảy điện nhầm: Trong môi trường quá ẩm ướt hoặc hệ thống đi dây cũ bị rò rỉ nhẹ rải rác, RCCB độ nhạy cao (30mA) có thể ngắt liên tục gây gián đoạn sinh hoạt.

Phân loại Aptomat chống rò RCCB

Trên thị trường hiện nay, RCCB được phân loại chủ yếu theo Số cực, Dòng rò bảo vệ và Dạng dòng điện rò (Type).

Phân loại theo số cực

• RCCB 2 Cực (2P): Sử dụng cho hệ thống điện 1 pha (1 dây pha L + 1 dây trung tính N), phổ biến trong gia đình, văn phòng.

• RCCB 4 Cực (4P): Sử dụng cho hệ thống điện 3 pha (3 dây pha + 1 dây trung tính N), dùng trong nhà máy, xưởng sản xuất, tòa nhà.

Phân loại theo dòng rò định mức

• 10mA – 30mA (Độ nhạy cao): Chuyên dùng bảo vệ an toàn cho con người. Loại 30mA là tiêu chuẩn bắt buộc cho các mạch điện dân dụng, nhà tắm, bếp.

• 100mA – 300mA – 500mA (Độ nhạy trung bình): Dùng làm Aptomat tổng cho công trình nhằm mục đích chống cháy nổ và bảo vệ thiết bị, không dùng để chống giật trực tiếp cho người.

Phân loại theo dạng dòng rò (Type)

• Type AC: Phát hiện dòng rò xoay chiều chuẩn (phổ biến nhất cho thiết bị gia dụng cơ bản).

• Type A: Phát hiện cả dòng rò xoay chiều và dòng rò một chiều xung (dùng cho các thiết bị có bộ biến tần, máy giặt, điều hòa Inverter, bếp từ).

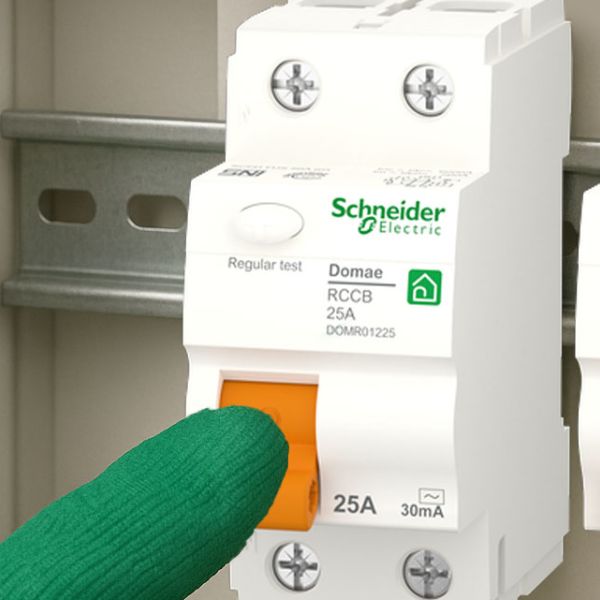

Ứng dụng thực tế của RCCB

RCCB là thiết bị không thể thiếu trong cấu trúc tủ điện an toàn hiện đại:

• Hệ thống điện gia đình: Lắp đặt bảo vệ cho các khu vực nguy hiểm dễ rò điện như nhà tắm (máy nước nóng trực tiếp), nhà bếp (bếp từ, lò vi sóng, tủ lạnh), ổ cắm ngoài trời và phòng trẻ em.

• Tòa nhà văn phòng và Trung tâm thương mại: Lắp tại các nhánh phân phối cấp nguồn cho thiết bị văn phòng, hệ thống chiếu sáng và điều hòa.

• Nhà xưởng công nghiệp: Sử dụng loại RCCB 4P bảo vệ các dây chuyền máy móc, thiết bị cầm tay dùng điện, giảm thiểu nguy cơ tai nạn lao động do điện.

Bảng giá tham khảo Aptomat chống rò RCCB (Mới nhất)

Lưu ý: Bảng giá dưới đây mang tính chất tham khảo cho các thương hiệu phổ biến (Schneider, Panasonic, Mitsubishi, LS, ABB…). Giá thực tế tùy thuộc vào dòng định mức (A), dòng rò (mA) và chiết khấu dự án.

Chủng loại RCCB	Dòng định mức (In)	Dòng rò	Giá tham khảo (VNĐ)
RCCB 2P 1 Pha	25A – 40A	30mA (Type AC)	350.000 – 650.000
RCCB 2P 1 Pha	63A	30mA (Type AC/A)	550.000 – 950.000
RCCB 4P 3 Pha	32A – 40A	30mA / 100mA	850.000 – 1.450.000
RCCB 4P 3 Pha	63A – 80A	30mA / 300mA	1.200.000 – 2.100.000
RCCB 4P 3 Pha	100A	300mA	2.200.000 – 3.800.000

(Quý khách có nhu cầu lấy báo giá số lượng lớn cho công trình hoặc đại lý, vui lòng liên hệ trực tiếp với bộ phận kinh doanh).

Những lưu ý quan trọng khi chọn mua và lắp đặt RCCB

1. Phải phối hợp với MCB: Vì RCCB không chống quá tải/ngắn mạch, bạn bắt buộc phải lắp nối tiếp phía sau một MCB có dòng định mức tương đương hoặc nhỏ hơn dòng định mức của RCCB.

2. Chọn đúng dòng rò: Chọn loại 30mA cho các nhánh cấp nguồn sinh hoạt (bảo vệ người) và loại 100mA – 300mA cho nhánh tổng (chống cháy).

3. Nhấn nút Test (T) định kỳ: Bạn nên nhấn nút Test trên mặt RCCB 1 tháng/lần. Nếu nhấn nút mà RCCB nhảy ngắt điện thì thiết bị vẫn hoạt động tốt; nếu không nhảy, thiết bị đã hỏng và cần thay thế ngay.

4. Không đấu nối nhầm dây Trung tính (N): Dây N phải đi qua RCCB. Nếu lấy dây N từ trước RCCB hoặc đấu chung dây N của 2 RCCB khác nhau, thiết bị sẽ bị nhảy nhầm liên tục.
