Khởi động từ 1 pha là gì? Cấu tạo, phân loại và bảng giá mới nhất

Trong các hệ thống điện, đặc biệt là khởi động từ 1 pha và 3 pha, khởi động từ 1 pha là một thiết bị khí cụ được sử dụng rộng rãi. Bài viết này từ Đại Việt sẽ giúp bạn hiểu rõ hơn về khởi động từ 1 pha là gì và cách đấu nối nó.

Khởi động từ 1 pha là gì?

Công tắc tơ (Contactor), hay còn gọi là khởi động từ, là một thiết bị điện dùng để điều khiển các thiết bị khác như đèn, còi, máy bơm, máy hút,…

Thiết bị này được sử dụng để đóng ngắt mạch điện, kích hoạt động cơ và máy phát thông qua các tiếp điểm được tích hợp sẵn. Nó đóng vai trò quan trọng trong việc đóng ngắt dòng điện.

Khởi động từ 1 pha là một thiết bị đóng cắt điện với một cực và một tiếp điểm. Để tạo ra một tiếp điểm đóng ngắt sử dụng nguồn điện một pha 220V hoặc 240V, thiết bị này đóng ngắt sử dụng một hoặc hai cực.

Xem thêm: Báo giá cáp điện Cadivi mới nhất hiện nay của Đại Việt

Cấu tạo khởi động từ 1 pha là gì?

Một cuộn dây, một lò xo đặt giữa đè lên cuộn dây, và một lõi thép nhỏ nằm trên đỉnh lò xo là các bộ phận cấu thành khởi động từ 1 pha. Lõi thép này có thể di chuyển lên xuống khi có dòng điện chạy qua.

Cuộn dây sẽ tạo ra từ trường và hút lõi thép xuống khi có điện. Lõi thép sẽ trở lại vị trí ban đầu và nhô lên khi không có điện. Một lõi thép hình chữ E được đặt cố định bên dưới cuộn dây, có vai trò tăng cường từ trường cho contactor 1 pha.

Nguyên lý hoạt động của khởi động từ 1 pha là gì?

Từ trường sẽ được sinh ra xung quanh lõi sắt khi cuộn dây được cấp điện. Lúc này, contactor sẽ hút phần tiếp điểm di động như một nam châm, khiến tiếp điểm chuyển đổi từ trạng thái thường đóng sang thường mở.

Ngược lại, tiếp điểm sẽ trở về vị trí ban đầu nhờ lực của lò xo khi ngừng cấp điện cho cuộn dây.

Bảng giá khởi động từ 1 pha mới nhất hiện nay

• Giá trên là giá bán lẻ tham khảo, có thể thay đổi tuỳ theo số lượng, chiết khấu và chính sách từng đơn vị cung cấp.

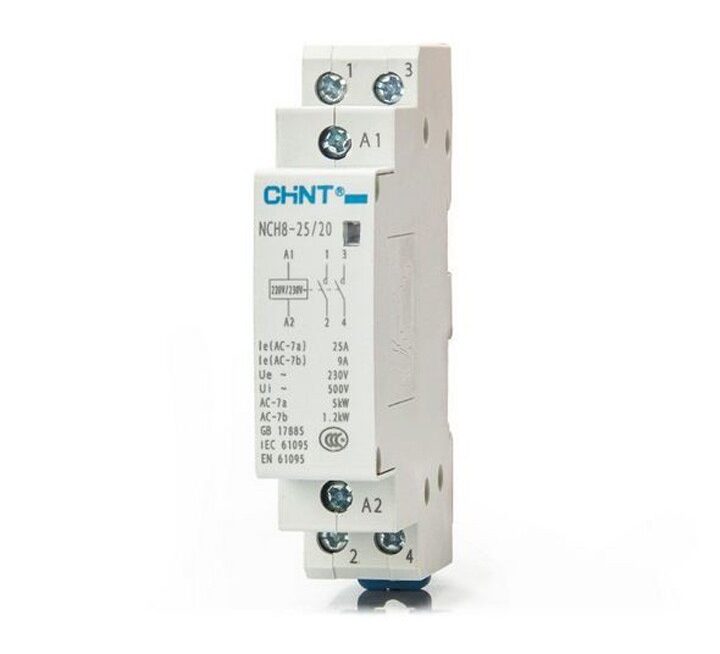

• Các mã Chint NCH8 hiện là các model khởi động từ 1 pha phổ biến, phù hợp cho hầu hết các công suất dân dụng và công nghiệp nhẹ.

• Hãy liên hệ trực tiếp với đại lý để nhận được báo giá chính xác, ưu đãi tốt nhất và tư vấn kỹ thuật cụ thể.

Phân loại khởi động từ 1 pha

Khởi động từ 1 pha 20A

Công tắc tơ AC 20A/220V được thiết kế để hoạt động ở điện áp 220V với dòng điện tối đa là 20A (Pmax = 3.96KW). Thiết bị này có thể kết hợp với công tắc hẹn giờ, ổ cắm hẹn giờ hoặc công tắc điều khiển từ xa để tự động đóng cắt các thiết bị công suất lớn như động cơ 1 pha, hệ thống chiếu sáng, máy bơm nước 1 pha, quạt điện, bình nóng lạnh và điều hòa với công suất tối đa 2500W.

Khởi động từ 1 pha 25A

Khởi động từ AC 25A/220V được thiết kế để làm việc ở điện áp 220V, với dòng điện tối đa là 25A (Pmax = 4kW).

Tương tự công tắc tơ 1 pha 20A, thiết bị này cũng có thể kết hợp với ổ cắm hẹn giờ, công tắc hẹn giờ hoặc các công tắc điều khiển từ xa để tự động đóng cắt các thiết bị có công suất lớn hơn, chẳng hạn như động cơ 1 pha, máy bơm nước 1 pha, bình nóng lạnh, quạt điện và điều hòa có công suất lên đến 4000W.

Khởi động từ 1 pha 32A

Khởi động từ AC 32A/220V, khi kết hợp cùng các thiết bị hẹn giờ như KG316,… có khả năng điều khiển bật/tắt cho các thiết bị điện một pha với công suất tối đa 5500W.

Thiết bị này được thiết kế để sử dụng với điện áp 220V và dòng điện tối đa 32A; và có thể được sử dụng cùng với các loại công tắc cơ, công tắc hẹn giờ hoặc các loại công tắc điều khiển từ xa nhằm hỗ trợ việc đóng cắt tự động các thiết bị công suất lớn.

Khởi động từ 1 pha 40A

Khởi động từ 1 pha 40A là một thiết bị đóng cắt trung gian, có vai trò chống quá tải cho tất cả các loại công tắc và ổ cắm thông minh.

Nó được sử dụng cho những thiết bị gia dụng có công suất lớn, vượt quá công suất tải cho phép của các công tắc và ổ cắm thông minh. Trong trường hợp này, khởi động từ sẽ đảm nhận việc chịu tải, thực hiện quá trình đóng cắt thường xuyên các mạch điện động lực với dòng điện không vượt quá giới hạn dòng điện quá tải của mạch, giúp cho các thiết bị điều khiển vận hành và bảo vệ toàn bộ thiết bị điện.

Cách đấu dây khởi động từ 1 pha

Dưới đây là sơ đồ đấu dây khởi động từ 1 pha. Nguồn cấp điện điều khiển là điện áp 1 pha 220V.

Sơ đồ này thường được áp dụng trong các tủ điều khiển máy bơm nước gia đình.

Một số loại khởi động từ phổ biến hiện nay

Khởi động từ Schneider

Khởi động từ Schneider là thiết bị điện có khả năng tự động đóng ngắt các thiết bị điện khi xảy ra sự cố như quá tải hoặc ngắn mạch. Nhờ hoạt động ổn định, độ bền và tuổi thọ cao, Khởi động từ Schneider được ưa chuộng rộng rãi.

Khởi động từ LS

Contactor LS đảm nhiệm chức năng đóng ngắt mạch điện động lực hoặc mạch tụ bù. Khởi động từ LS có thiết kế nhỏ gọn và trọng lượng nhẹ, giúp dễ dàng tháo lắp và di chuyển trong quá trình lắp đặt, mang lại sự tiện lợi cao.

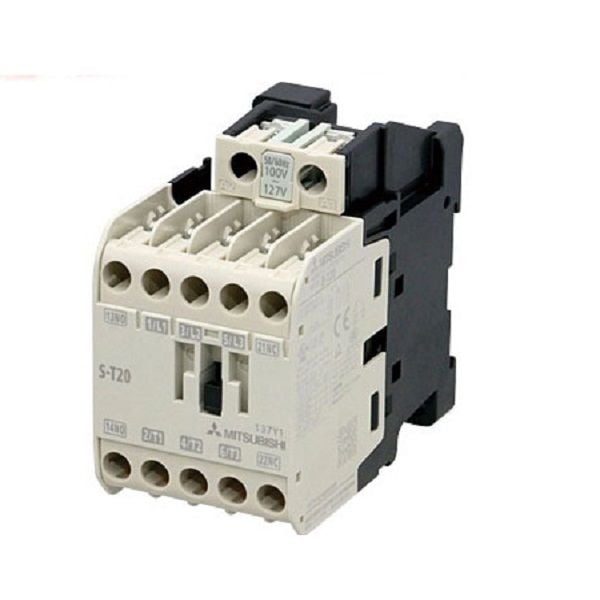

Khởi động từ Mitsubishi

Khởi động từ Mitsubishi là một thiết bị đóng ngắt mạch điện thuộc về hãng Mitsubishi Electric của Nhật Bản. Dòng sản phẩm này có chất lượng cao, mẫu mã đa dạng và độ bền cơ học lên đến 10 triệu lần đóng cắt.

Tổng kết

Hy vọng rằng, thông qua bài viết này của Đại Việt, bạn đã có thể hiểu rõ khởi động từ 1 pha là gì và các loại khởi động từ phổ biến để lựa chọn và sử dụng một cách hợp lý cho các nhu cầu cá nhân.
